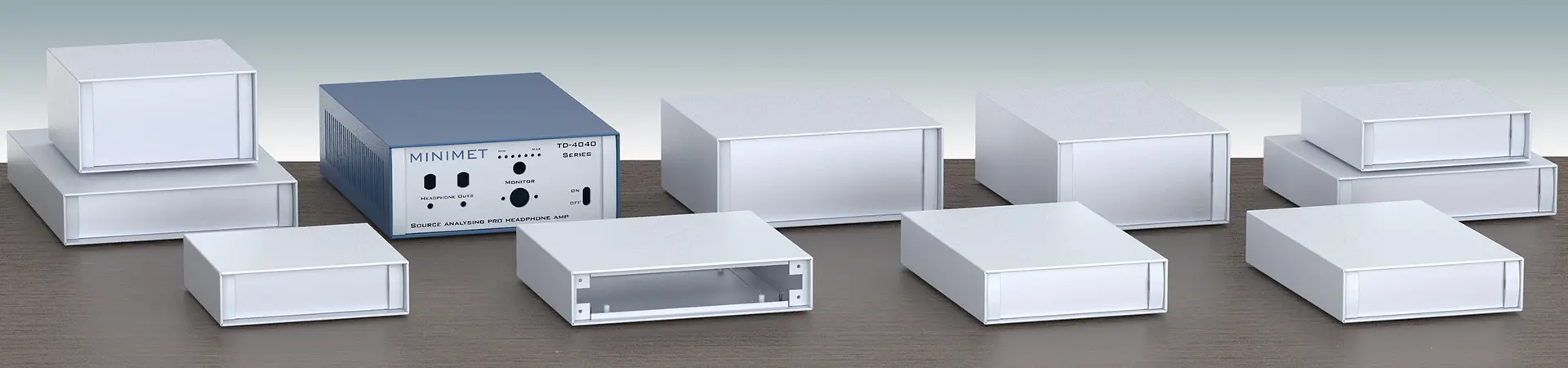

Minimet

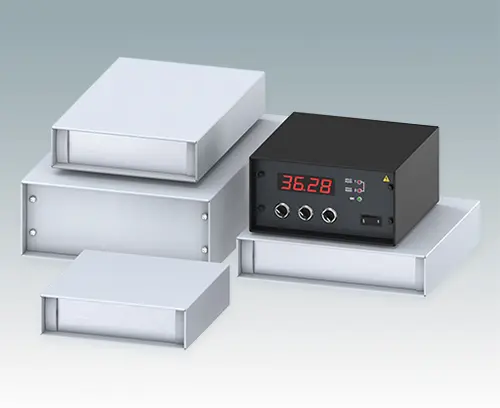

Pour petits équipements électroniques de table et portables

  • Boitiers pour instruments compacts en aluminium en huit tailles standard

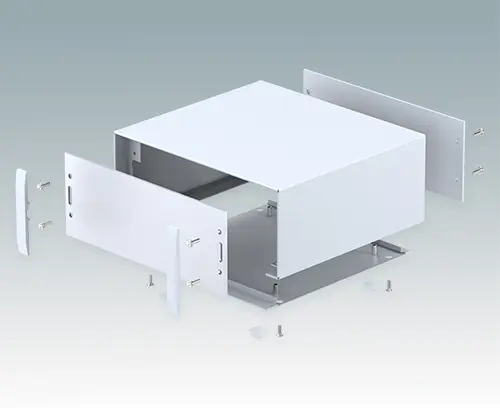

  • Design élégant, léger et polyvalent, technique d'assemblage simple et rapide

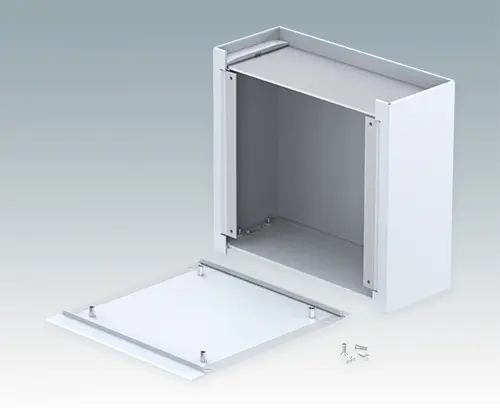

  • Plaque inférieure amovible pré-équipée de quatre inserts de montage M3 pour cartes
  • Accessoires: plaques avant et arrière en aluminium anodisé et plaques avant et arrière peintes

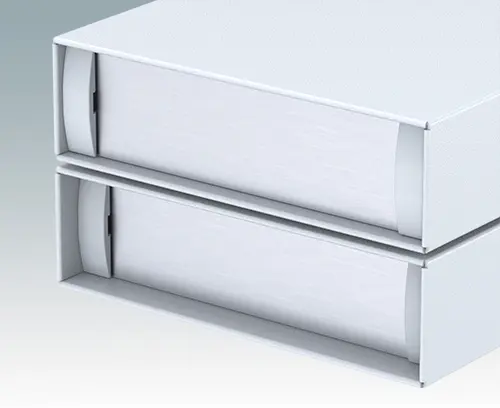

  • Plaques avant encastrées de 8 mm ou 14 mm
  • Quatre pieds antiglisse auto-adhésifs inclus

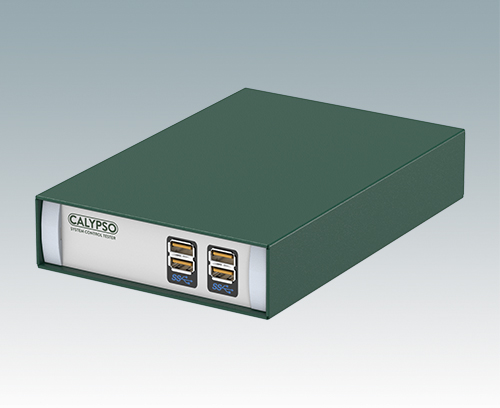

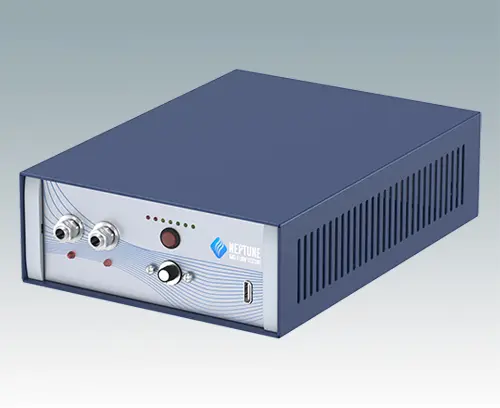

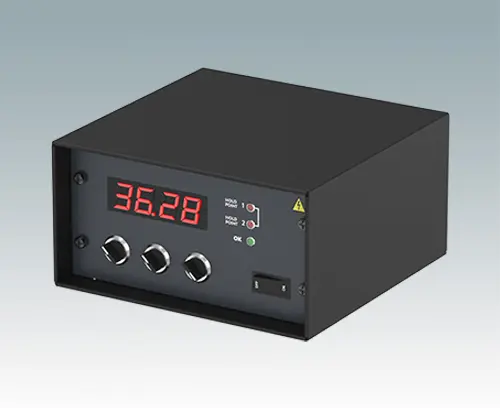

Commandez votre version entièrement personnalisée. En savoir plus >>

Créer PDF

Nous avons besoin de votre accord pour activer le service vidéo (Vimeo)

Le contenu vidéo est intégré via un service externe (Vimeo), susceptible d'enregistrer des données relatives à votre navigation. Pour regarder cette vidéo, veuillez consulter notre politique de confidentialité et valider l'utilisation du service.

Domaines d‘application

Matériels médicaux et paramédicaux, matériels de contrôle et de mesure, contrôle industriel, périphériques et interfaces, boîtes de commutation, communications et équipements de laboratoire.

M5113115 MINIMET 1

M5113115

MINIMET 1 Boitier d’instrument modern pour les applications de table et portables. Les panneaux supérieures et inférieures en aluminium plié sont assemblés au moyen de vis de fixation cachées en sousface. Les ouvertures des panneaux avant et arrière sont encastrées de 8 mm et 14 mm sur les faces opposées. Panneaux avant et arrière à commander séparément.

Fourniture Couvercle supérieur, plaque inférieure, M3 x 6 mm (x4), M3 x 8 mm (x8) et pied du boitier (x4).

M5113115

MINIMET 1
Produit ajouté à votre panier

Gris clair RAL 7035
134,5x130x38,5mm
M5113125 MINIMET 2

M5113125

MINIMET 2 Boitier d’instrument modern pour les applications de table et portables. Les panneaux supérieures et inférieures en aluminium plié sont assemblés au moyen de vis de fixation cachées en sousface. Les ouvertures des panneaux avant et arrière sont encastrées de 8 mm et 14 mm sur les faces opposées. Panneaux avant et arrière à commander séparément.

Fourniture Couvercle supérieur, plaque inférieure, M3 x 6 mm (x4), M3 x 8 mm (x8) et pied du boitier (x4).

M5113125

MINIMET 2
Produit ajouté à votre panier

Gris clair RAL 7035
134,5x130x70mm

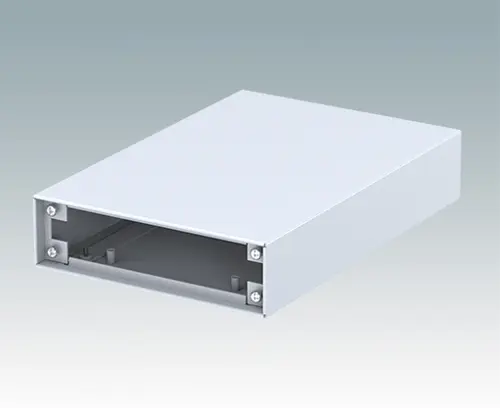

M5113215 MINIMET 3

M5113215

MINIMET 3 Boitier d’instrument modern pour les applications de table et portables. Les panneaux supérieures et inférieures en aluminium plié sont assemblés au moyen de vis de fixation cachées en sousface. Les ouvertures des panneaux avant et arrière sont encastrées de 8 mm et 14 mm sur les faces opposées. Panneaux avant et arrière à commander séparément.

Fourniture Couvercle supérieur, plaque inférieure, M3 x 6 mm (x6), M3 x 8 mm (x8) et pied du boitier (x4).

M5113215

MINIMET 3
Produit ajouté à votre panier

Gris clair RAL 7035
134,5x200x38,5mm
M5113225 MINIMET 4

M5113225

MINIMET 4 Boitier d’instrument modern pour les applications de table et portables. Les panneaux supérieures et inférieures en aluminium plié sont assemblés au moyen de vis de fixation cachées en sousface. Les ouvertures des panneaux avant et arrière sont encastrées de 8 mm et 14 mm sur les faces opposées. Panneaux avant et arrière à commander séparément.

Fourniture Couvercle supérieur, plaque inférieure, M3 x 6 mm (x6), M3 x 8 mm (x8) et pied du boitier (x4).

M5113225

MINIMET 4
Produit ajouté à votre panier

Gris clair RAL 7035
134,5x200x70mm
M5117115 MINIMET 5

M5117115

MINIMET 5 Boitier d’instrument modern pour les applications de table et portables. Les panneaux supérieures et inférieures en aluminium plié sont assemblés au moyen de vis de fixation cachées en sousface. Les ouvertures des panneaux avant et arrière sont encastrées de 8 mm et 14 mm sur les faces opposées. Panneaux avant et arrière à commander séparément.

Fourniture Couvercle supérieur, plaque inférieure, M3 x 6 mm (x4), M3 x 8 mm (x8) et pied du boitier (x4).

M5117115

MINIMET 5
Produit ajouté à votre panier

Gris clair RAL 7035
174,5x160x38,5mm

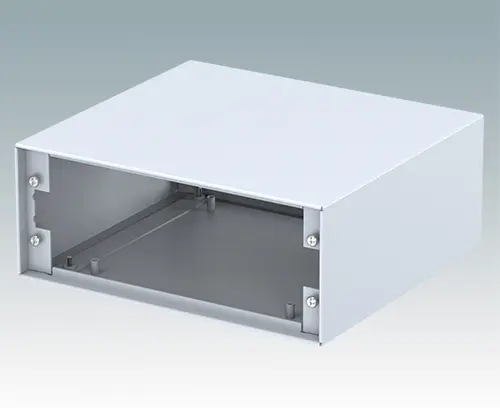

M5117125 MINIMET 6

M5117125

MINIMET 6 Boitier d’instrument modern pour les applications de table et portables. Les panneaux supérieures et inférieures en aluminium plié sont assemblés au moyen de vis de fixation cachées en sousface. Les ouvertures des panneaux avant et arrière sont encastrées de 8 mm et 14 mm sur les faces opposées. Panneaux avant et arrière à commander séparément.

Fourniture Couvercle supérieur, plaque inférieure, M3 x 6 mm (x4), M3 x 8 mm (x8) et pied du boitier (x4).

M5117125

MINIMET 6
Produit ajouté à votre panier

Gris clair RAL 7035
174,5x160x70mm

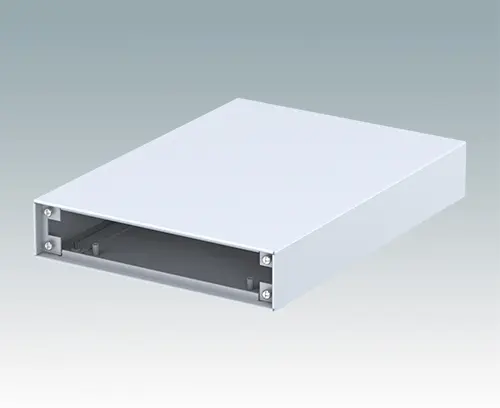

M5117215 MINIMET 7

M5117215

MINIMET 7 Boitier d’instrument modern pour les applications de table et portables. Les panneaux supérieures et inférieures en aluminium plié sont assemblés au moyen de vis de fixation cachées en sousface. Les ouvertures des panneaux avant et arrière sont encastrées de 8 mm et 14 mm sur les faces opposées. Panneaux avant et arrière à commander séparément.

Fourniture Couvercle supérieur, plaque inférieure, M3 x 6 mm (x6), M3 x 8 mm (x8) et pied du boitier (x4).

M5117215

MINIMET 7
Produit ajouté à votre panier

Gris clair RAL 7035
174,5x240x38,5mm
M5117225 MINIMET 8

M5117225

MINIMET 8 Boitier d’instrument modern pour les applications de table et portables. Les panneaux supérieures et inférieures en aluminium plié sont assemblés au moyen de vis de fixation cachées en sousface. Les ouvertures des panneaux avant et arrière sont encastrées de 8 mm et 14 mm sur les faces opposées. Panneaux avant et arrière à commander séparément.

Fourniture Couvercle supérieur, plaque inférieure, M3 x 6 mm (x6), M3 x 8 mm (x8) et pied du boitier (x4).

M5117225

MINIMET 8
Produit ajouté à votre panier

Gris clair RAL 7035
174,5x240x70mm

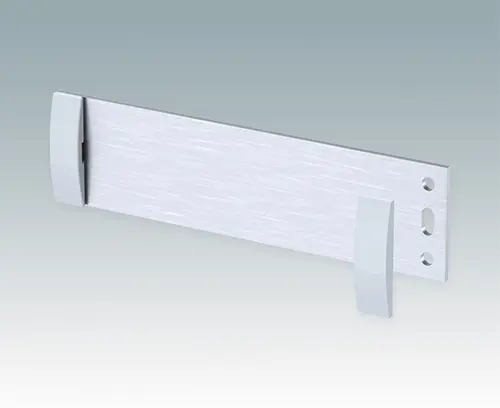

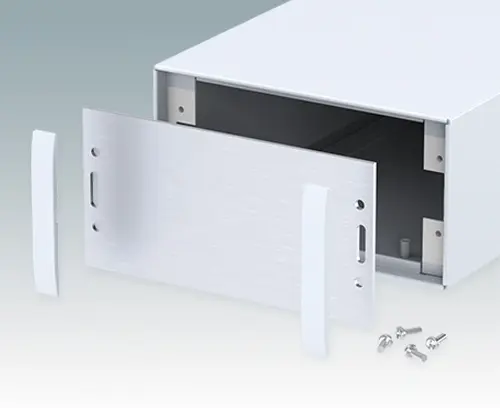

M5100510 Kit de plaque avant/arrière AN (taille 1 et 3)

M5100510

Kit de plaque avant/arrière AN (taille 1 et 3) Kit de plaque avant/arrière pour MINIMET 1 et 3 (aluminium anodise, mat).

Fourniture 1 plaque, 2 garnitures encliquetables en ABS, RAL 7040. Vis fournie avec le boitier.

M5100510

Kit de plaque avant/arrière AN (taille 1 et 3)
Produit ajouté à votre panier

Anodisé mat
129,5x2x33,6mm

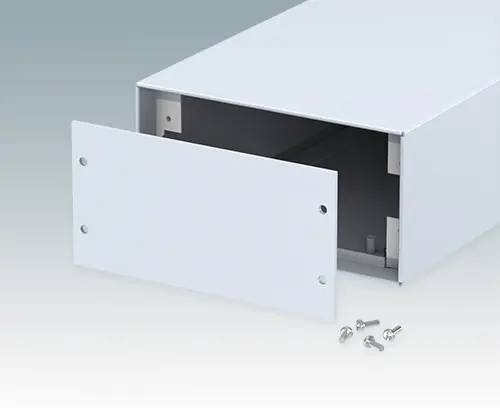

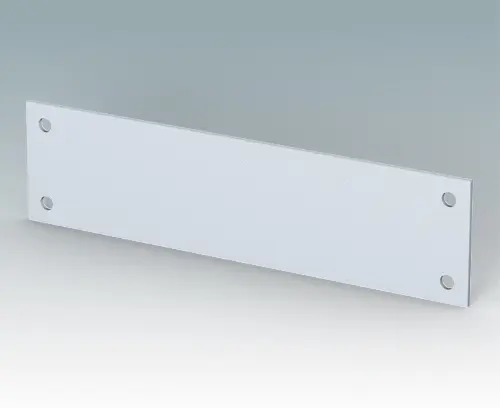

M5100515 Plaque avant/arrière PN (taille 1 et 3)

M5100515

Plaque avant/arrière PN (taille 1 et 3) Plaque Avant/Arrière pour MINIMET 1 et 3 (Aluminium, laqué en gris clair, RAL 7035).

Fourniture 1 plaque. Vis fournie avec le boitier.

M5100515

Plaque avant/arrière PN (taille 1 et 3)
Produit ajouté à votre panier

Gris clair RAL 7035
129,5x1,5x33,6mm

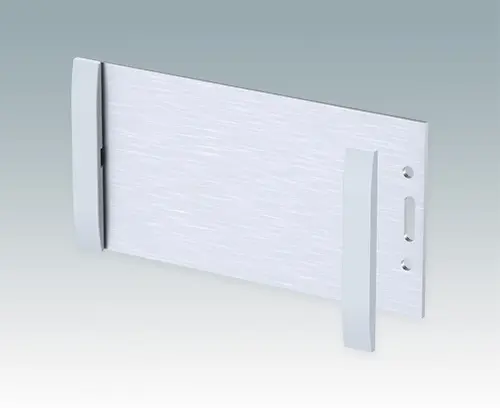

M5100520 Kit de plaque avant/arrière AN (taille 2 et 4)

M5100520

Kit de plaque avant/arrière AN (taille 2 et 4) Kit de plaque avant/arrière pour MINIMET 2 et 4 (aluminium anodise, mat).

Fourniture 1 plaque, 2 garnitures encliquetables en ABS, RAL 7040. Vis fournie avec le boitier.

M5100520

Kit de plaque avant/arrière AN (taille 2 et 4)
Produit ajouté à votre panier

Anodisé mat
129,5x2x65,1mm
M5100525 Plaque avant/arrière PN (taille 2 et 4)

M5100525

Plaque avant/arrière PN (taille 2 et 4) Plaque Avant/Arrière pour MINIMET 2 et 4 (Aluminium, laqué en gris clair, RAL 7035).

Fourniture 1 plaque. Vis fournie avec le boitier.

M5100525

Plaque avant/arrière PN (taille 2 et 4)
Produit ajouté à votre panier

Gris clair RAL 7035
129,5x1,5x65,1mm

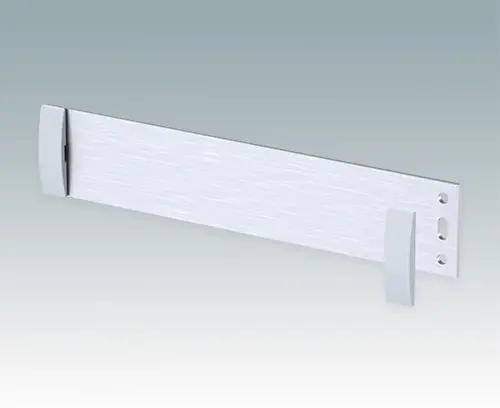

M5100550 Kit de plaque avant/arrière AN (taille 5 et 7)

M5100550

Kit de plaque avant/arrière AN (taille 5 et 7) Kit de plaque avant/arrière pour MINIMET 5 et 7 (aluminium anodise, mat).

Fourniture 1 plaque, 2 garnitures encliquetables en ABS, RAL 7040. Vis fournie avec le boitier.

M5100550

Kit de plaque avant/arrière AN (taille 5 et 7)
Produit ajouté à votre panier

Anodisé mat
169,5x2x33,6mm

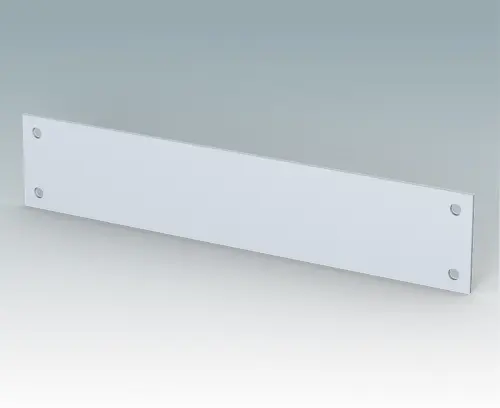

M5100555 Plaque avant/arrière PN (taille 5 et 7)

M5100555

Plaque avant/arrière PN (taille 5 et 7) Plaque Avant/Arrière pour MINIMET 5 et 7 (Aluminium, laqué en gris clair, RAL 7035).

Fourniture 1 plaque. Vis fournie avec le boitier.

M5100555

Plaque avant/arrière PN (taille 5 et 7)
Produit ajouté à votre panier

Gris clair RAL 7035
169,5x1,5x33,6mm

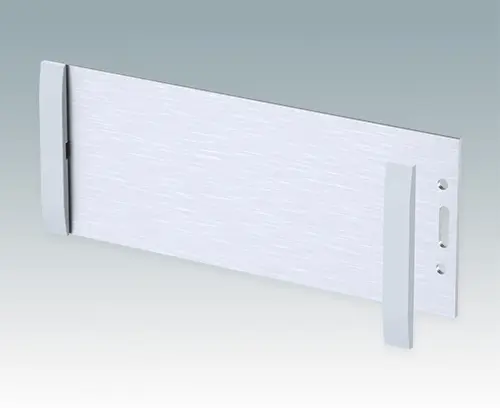

M5100560 Kit de plaque avant/arrière AN (taille 6 et 8)

M5100560

Kit de plaque avant/arrière AN (taille 6 et 8) Kit de plaque avant/arrière pour MINIMET 6 et 8 (aluminium anodise, mat).

Fourniture 1 plaque, 2 garnitures encliquetables en ABS, RAL 7040. Vis fournie avec le boitier.

M5100560

Kit de plaque avant/arrière AN (taille 6 et 8)
Produit ajouté à votre panier

Anodisé mat
169,5x2x65,1mm
M5100565 Plaque avant/arrière PN (taille 6 et 8)

M5100565

Plaque avant/arrière PN (taille 6 et 8) Plaque Avant/Arrière pour MINIMET 6 et 8 (Aluminium, laqué en gris clair, RAL 7035).

Fourniture 1 plaque. Vis fournie avec le boitier.

M5100565

Plaque avant/arrière PN (taille 6 et 8)
Produit ajouté à votre panier

Gris clair RAL 7035
169,5x1,5x65,1mm
M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

M5600010

Vis de fixation du circuit imprimé, M3
Produit ajouté à votre panier

Zingué
6mm
