M5113125 MINIMET 2

M5113125

MINIMET 2

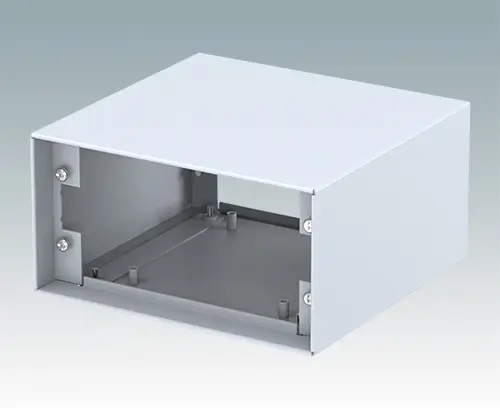

Boitier d’instrument modern pour les applications de table et portables. Les panneaux supérieures et inférieures en aluminium plié sont assemblés au moyen de vis de fixation cachées en sousface. Les ouvertures des panneaux avant et arrière sont encastrées de 8 mm et 14 mm sur les faces opposées. Panneaux avant et arrière à commander séparément.

Fourniture

Couvercle supérieur, plaque inférieure, M3 x 6 mm (x4), M3 x 8 mm (x8) et pied du boitier (x4).

  • Composants du système utilisables

Accessoires

M5100520 Kit de plaque avant/arrière AN (taille 2 et 4)

M5100520

Kit de plaque avant/arrière AN (taille 2 et 4) Kit de plaque avant/arrière pour MINIMET 2 et 4 (aluminium anodise, mat).

Fourniture 1 plaque, 2 garnitures encliquetables en ABS, RAL 7040. Vis fournie avec le boitier.

Fermer

M5100520

Kit de plaque avant/arrière AN (taille 2 et 4) Aluminium
Anodisé mat
129,5x2x65,1mm
M5100525 Plaque avant/arrière PN (taille 2 et 4)

M5100525

Plaque avant/arrière PN (taille 2 et 4) Plaque Avant/Arrière pour MINIMET 2 et 4 (Aluminium, laqué en gris clair, RAL 7035).

Fourniture 1 plaque. Vis fournie avec le boitier.

Fermer

M5100525

Plaque avant/arrière PN (taille 2 et 4) Aluminium
Gris clair RAL 7035
129,5x1,5x65,1mm
M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

Fermer

M5600010

Vis de fixation du circuit imprimé, M3 Acier
Zingué
6mm
  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Matériau
Couleur
Gris clair RAL 7035
Standards
conforme REACH
conforme RoHS
Largeur
134,5 mm
Profondeur
130 mm
Hauteur
70 mm
Long. circuit imprimé,
partie inférieure
106 mm
Larg. circuit imprimé,
partie inférieure
88 mm

Fichier de catalogue

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
0,25 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
