Unimet

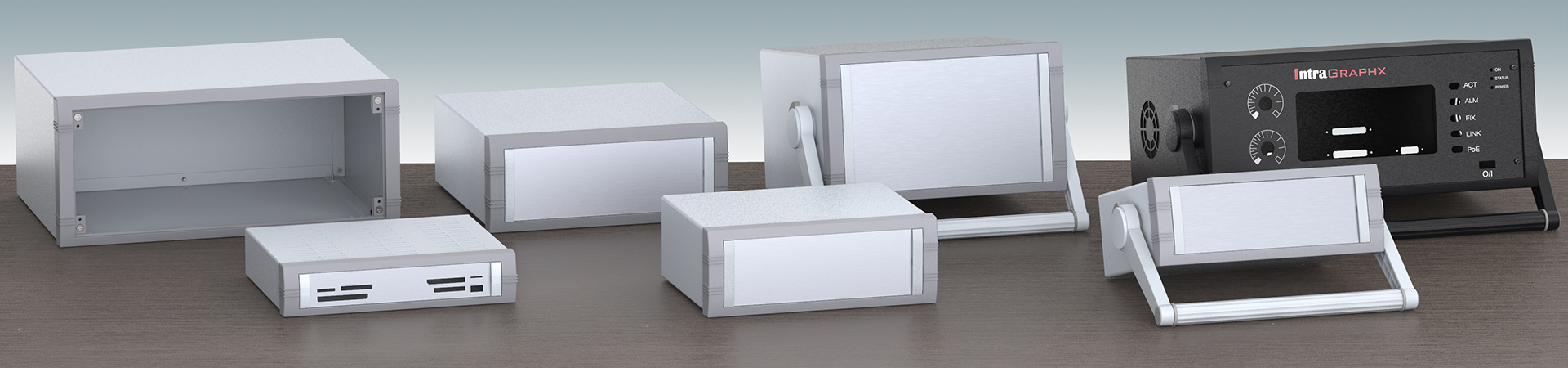

Boitiers pour instruments modernes de table et portables
- Design aluminium elégants, robuste et polyvalent en six tailles standard
- Avec ou sans poignée étrier basculable/pivotante

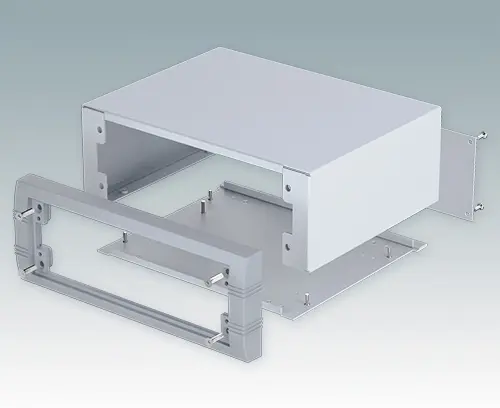

- Cadre frontal moulé sous pression fixé au corps de boitier en aluminium plié
- Plaque arrière amovible encastrée pour protéger connecteurs, commutateurs, etc.
- Trous de montage dans la plaque inférieure pour cartes, châssis, etc.
- Plaques avant en aluminium anodisé (accessoire)
- Quatre pieds en caoutchouc antiglisse compris
- Fournis pré-assemblés
- Pieds basculables en ABS moulé en option (accessoire)

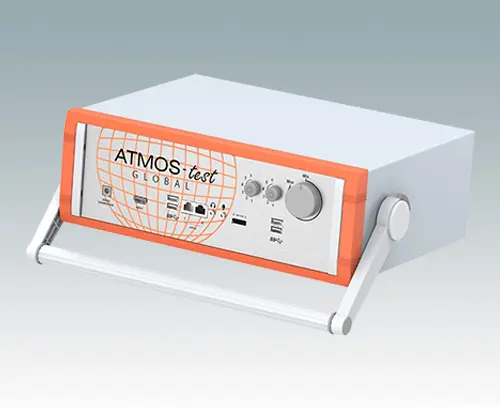

Commandez votre version entièrement personnalisée. En savoir plus >>
Domaines d‘application
Appareils médicaux et de bien-être, appareils de test et de mesure, commandes industrielles, périphériques et interfaces, boîtiers de distribution, matériel de communication et de laboratoire.
M5623005
Version Sans poignée étrier
Fourniture Partie supérieure, plaque inférieure, cadre frontal, plaque arrière, M3 x 8 mm (x8), M4 x 16 mm (x2), M3 x 8 mm (x4), pied du boitier (4x).

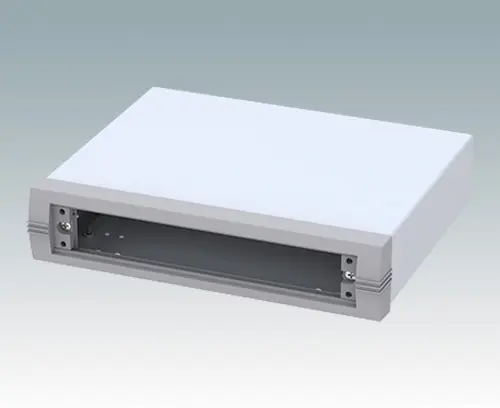

M5623005
UNIMET 1Gris clair/gris fenêtre RAL 7035/7040
230x190x50mm
M5623025
Version Avec poignée étrier
Fourniture Partie supérieure, plaque inférieure, cadre frontal, plaque arrière, poignée étrier, M3 x 8 mm (x4), M4 x 16 mm (x2), M3 x 8 mm (x4) et M3 x 8 mm (x4).

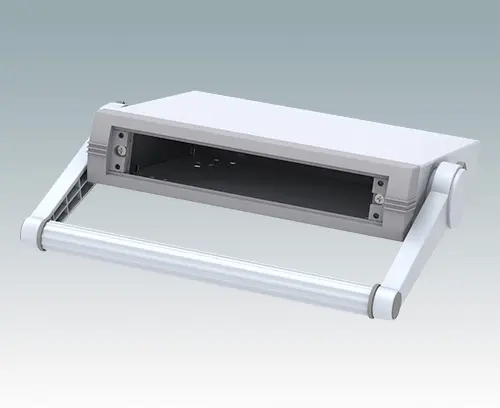

M5623025
UNIMET 1HGris clair/gris fenêtre RAL 7035/7040
230x190x50mm
M5623105
Version Sans poignée étrier
Fourniture Partie supérieure, plaque inférieure, cadre frontal, plaque arrière, M3 x 8 mm (x8), M4 x 16 mm (x4), M3 x 8 mm (x4), pied du boitier (4x).

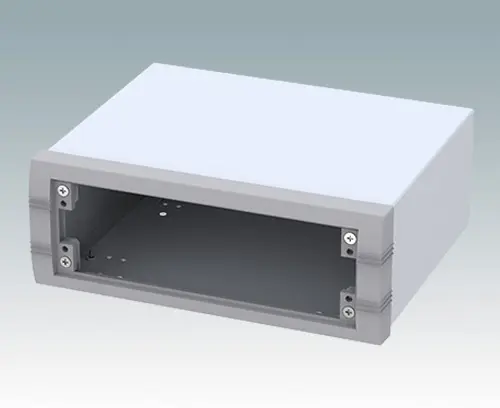

M5623105
UNIMET 2Gris clair/gris fenêtre RAL 7035/7040
230x190x85mm
M5623125
Version Avec poignée étrier
Fourniture Partie supérieure, plaque inférieure, cadre frontal, plaque arrière, poignée étrier, M3 x 8 mm (x8), M4 x 16 mm (x4), M3 x 8 mm (x4), pied du boitier (4x).

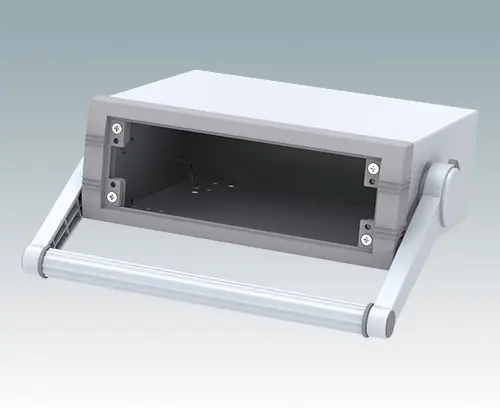

M5623125
UNIMET 2HGris clair/gris fenêtre RAL 7035/7040
230x190x85mm
M5625105
Version Sans poignée étrier
Fourniture Partie supérieure, plaque inférieure, cadre frontal, plaque arrière, M3 x 8 mm (x8), M4 x 16 mm (x4), M3 x 8 mm (x4), pied du boitier (4x).
M5625105

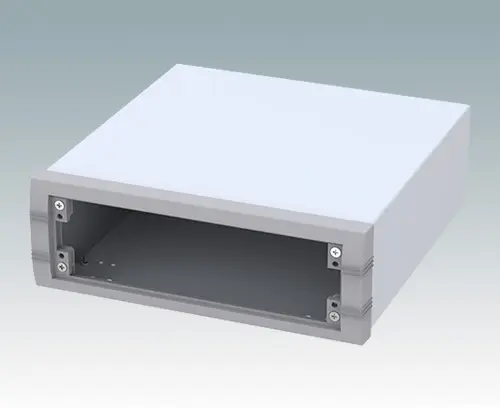

UNIMET 3Gris clair/gris fenêtre RAL 7035/7040
250x260x85mm
M5625125
Version Avec poignée étrier
Fourniture Partie supérieure, plaque inférieure, cadre frontal, plaque arrière, poignée étrier, M3 x 8 mm (x8), M4 x 16 mm (x4), M3 x 8 mm (x4), pied du boitier (4x).

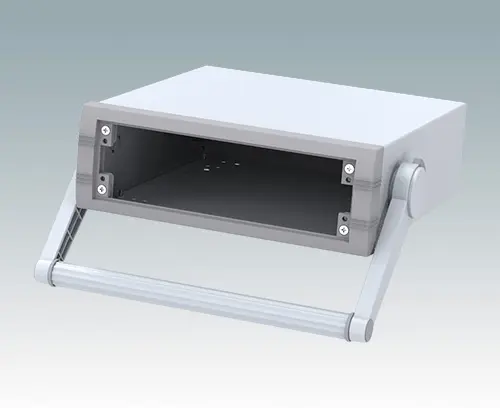

M5625125
UNIMET 3HGris clair/gris fenêtre RAL 7035/7040
250x260x85mm
M5625305
Version Sans poignée étrier
Fourniture Partie supérieure, plaque inférieure, cadre frontal, plaque arrière, M3 x 8 mm (x8), M4 x 16 mm (x4), M3 x 8 mm (x4), pied du boitier (4x).
M5625305
UNIMET 5Gris clair/gris fenêtre RAL 7035/7040
250x260x150mm
M5625325
Version Avec poignée étrier
Fourniture Partie supérieure, plaque inférieure, cadre frontal, plaque arrière, poignée étrier, M3 x 8 mm (x8), M4 x 16 mm (x4), M3 x 8 mm (x4), pied du boitier (4x).
M5625325
UNIMET 5HGris clair/gris fenêtre RAL 7035/7040
250x260x150mm
M5635205
Version Sans poignée étrier
Fourniture Partie supérieure, plaque inférieure, cadre frontal, plaque arrière, M3 x 8 mm (x8), M4 x 16 mm (x4), M3 x 8 mm (x4), pied du boitier (4x).
M5635205
UNIMET 4Gris clair/gris fenêtre RAL 7035/7040
350x260x120mm
M5635225
Version Avec poignée étrier
Fourniture Partie supérieure, plaque inférieure, cadre frontal, plaque arrière, poignée étrier, M3 x 8 mm (x8), M4 x 16 mm (x4), M3 x 8 mm (x4), pied du boitier (4x).
M5635225
UNIMET 4HGris clair/gris fenêtre RAL 7035/7040
350x260x120mm
M5635305
Version Sans poignée étrier
Fourniture Partie supérieure, plaque inférieure, cadre frontal, plaque arrière, M3 x 8 mm (x8), M4 x 16 mm (x4), M3 x 8 mm (x4), pied du boitier (4x).
M5635305

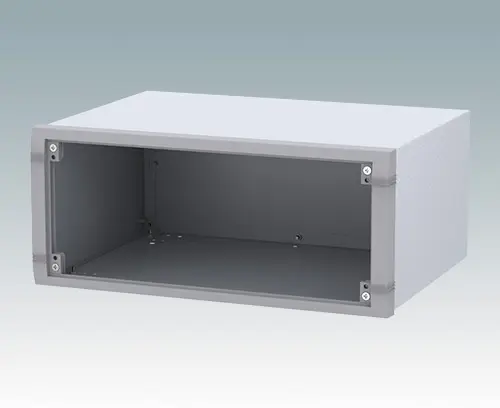

UNIMET 6Gris clair/gris fenêtre RAL 7035/7040
350x260x150mm
M5635325
Version Avec poignée étrier
Fourniture Partie supérieure, plaque inférieure, cadre frontal, plaque arrière, poignée étrier, M3 x 8 mm (x8), M4 x 16 mm (x4), M3 x 8 mm (x4), pied du boitier (4x).

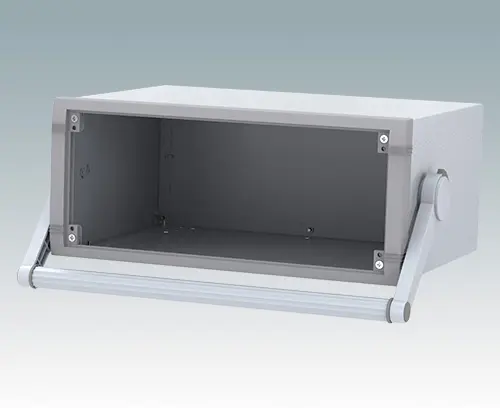

M5635325
UNIMET 6HGris clair/gris fenêtre RAL 7035/7040
350x260x150mm
M5600001
Si des vis de fixation du circuit imprimé ou de la plaque de montage sont nécessaires, veuillez consulter notre kit de vis M5600010.
Fourniture 10 plots moulés M3x10 mm, 10 vis de fixation à tête fraisée M3 x 6 mm.
M5600001

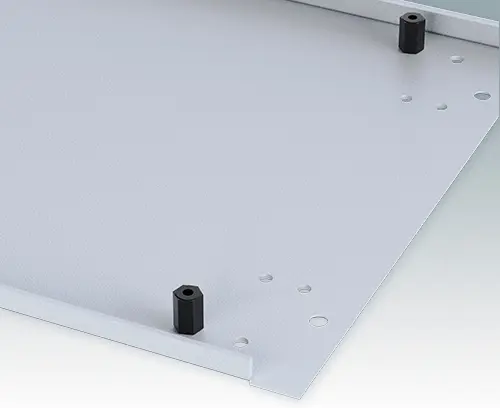

Jeu pour montage des circuits imprimésNoir RAL 9005
M5600010
Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET
Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET
Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.
De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.
Fourniture 100 vis M3x6mm.
M5600010
Vis de fixation du circuit imprimé, M3Zingué
6mm
M5600015
Version Sans pied basculable.
Fourniture Éléments de base (x4), capuchon en TPE antidérapant (x4) et vis autotaraudeuses (x4).
M5600015
Pieds du boitier, kit 1Gris clair RAL 7035
34x17x16mm

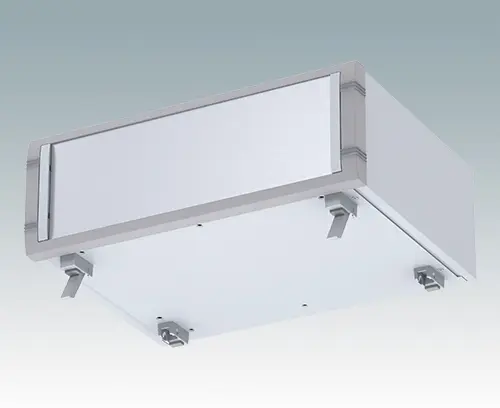

M5600045
Pieds basculable:
F Max. 200 N (TÜV SÜD examiné: ASTM D642-00 - essai de compression)
3.69 kg de charge (TÜV SÜD examiné: DEF STAN 00-35 Pt 4 Iss. 3 - renverser essai)
Version Avec pied basculable.
Fourniture Éléments de base (x4), capuchon en TPE antidérapant (x4), pieds basculable (x2) et vis autotaraudeuses (x4).
M5600045
Pieds du boitier, kit 2Gris clair RAL 7035
34x17x16mm

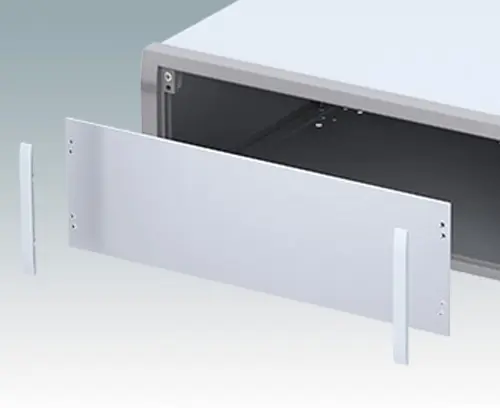

M5700607
Fourniture Plaque avant, 2 bandes d'obturation (fixations fournies avec les boitiers)
M5700607

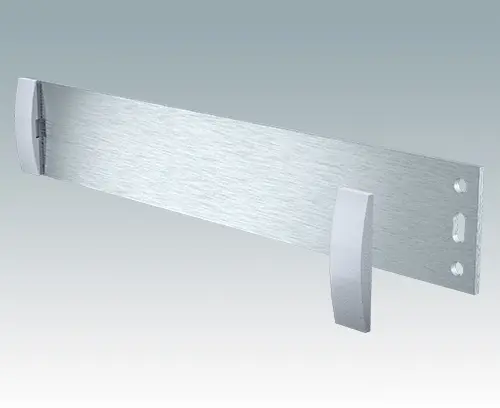

Kit de plaque avant (1/1H)Anodisé mat
199,5x2x33,6mm

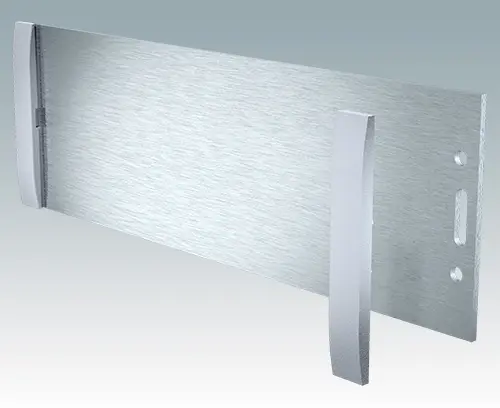

M5700608
Fourniture Plaque avant, 2 bandes d'obturation (fixations fournies avec les boitiers)
M5700608
Kit de plaque avant (2/2H)Anodisé mat
199,5x2x65,1mm
M5700613
Fourniture Plaque avant, 2 bandes d'obturation (fixations fournies avec les boitiers)
M5700613
Kit de plaque avant (3/3H)Anodisé mat
219,5x2x65,1mm
M5700616
Fourniture Plaque avant, 2 bandes d'obturation (fixations fournies avec les boitiers)
M5700616
Kit de plaque avant (5/5H)Anodisé mat
219,5x2x130,1mm
M5700620
Fourniture Plaque avant, 2 bandes d'obturation (fixations fournies avec les boitiers)
M5700620
Kit de plaque avant (4/4H)Anodisé mat
319,5x2x100,1mm
M5700621
Fourniture Plaque avant, 2 bandes d'obturation (fixations fournies avec les boitiers)
M5700621

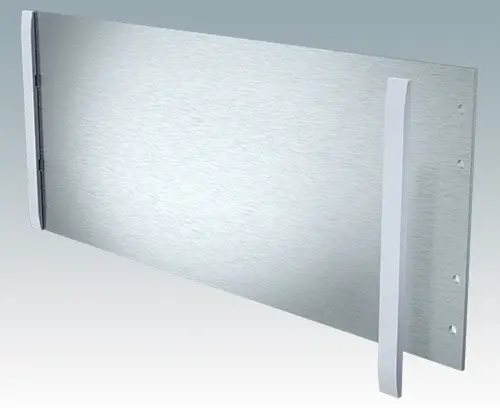

Kit de plaque avant (6/6H)Anodisé mat
319,5x2x130,1mm
