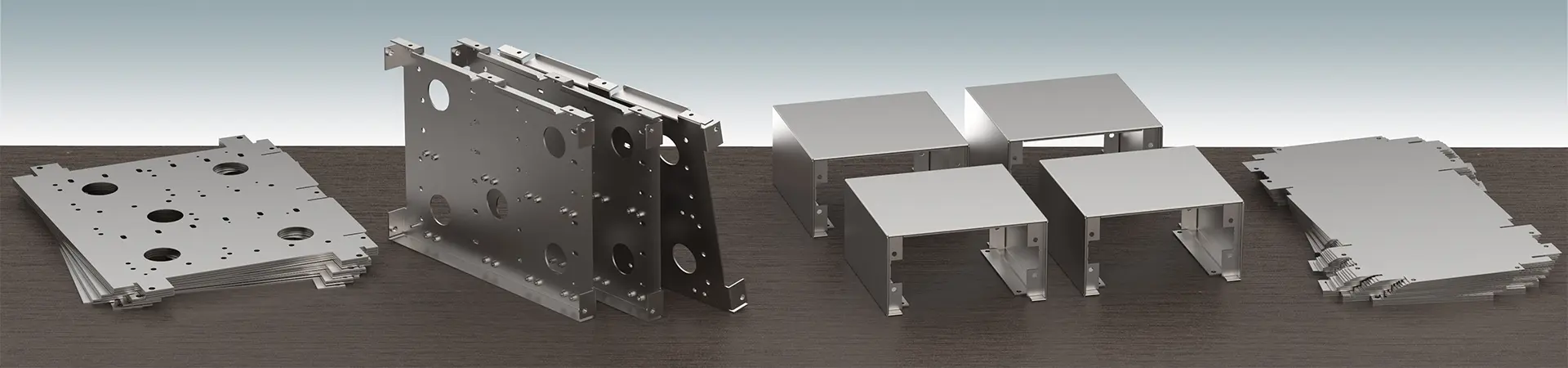

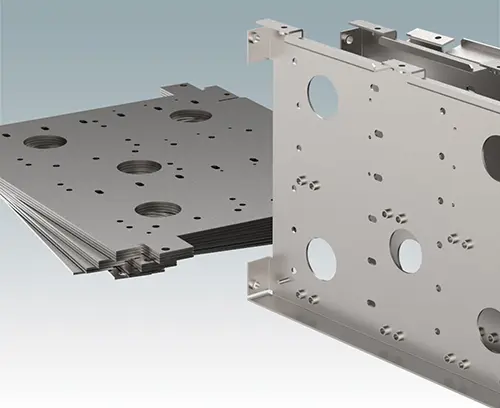

Poinçonnage et pliage CNC

Poinçonnage et pliage CNC

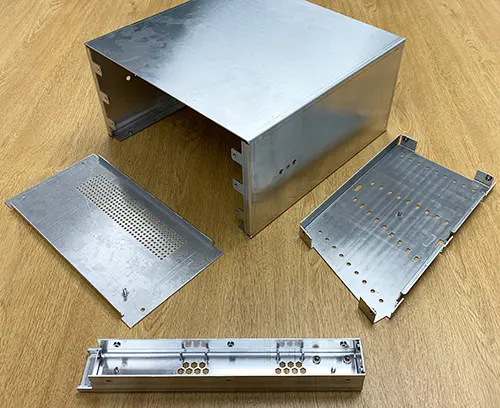

Plaques et composants en tôle

Nous produisons toutes les pièces ouvrées en interne avec nos installations de fabrication de pointe, dont des poinçonneuses et des presses-plieuses CNC. Les tôles plates en aluminium et acier peuvent être poinçonnées de n'importe quel nombre de trous ou de séries de fentes pour produire des plaques avant, des plaques supérieures et inférieures et des capots spéciaux pour nos boitiers. Ces processus nous permettent également de fabriquer des boitiers et des pièces de tôlerie adaptés à votre design. Nous travaillons d'après vos dessins et vos spécifications.

Voir ci-dessous la liste complète des matériaux en tôle et des perforatrices standard disponibles:

Options proposées :

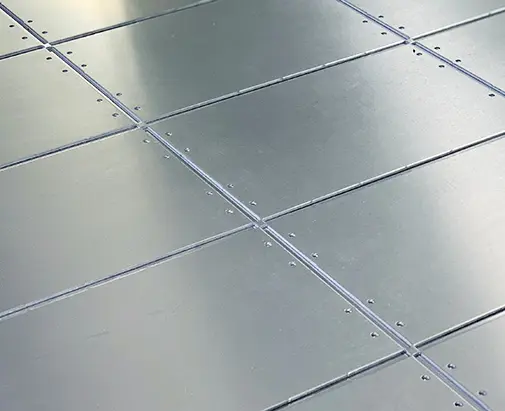

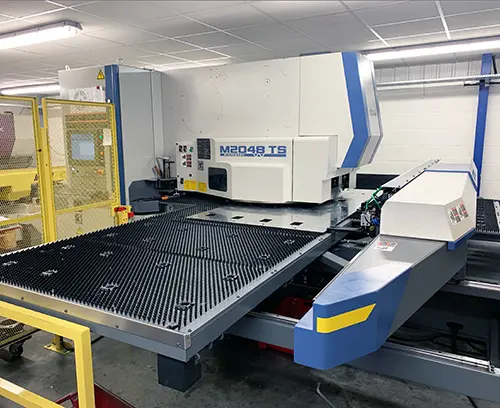

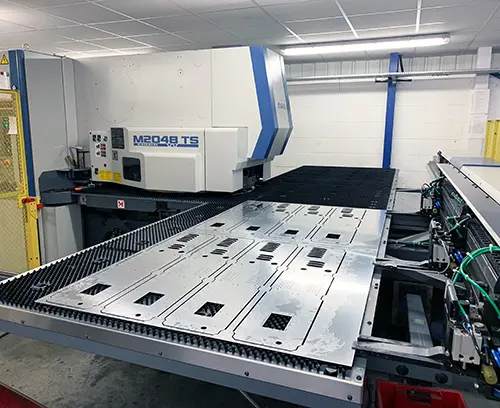

  • Poinçonnage CNC de trous, fentes, demi cisaillages, bossages, trous traversants, persiennes d'aération

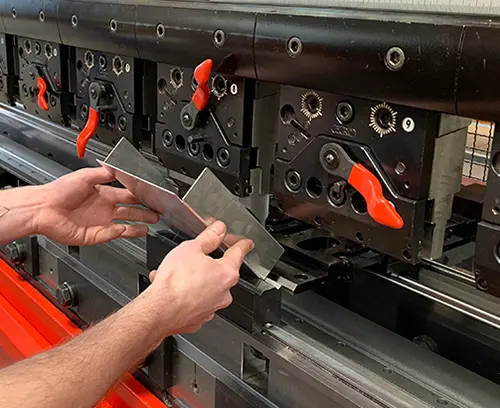

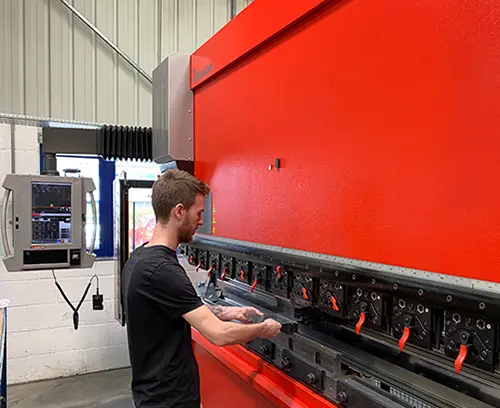

  • Pliage CNC des angles, pattes, brides, plis de type « Dutch », joints à goujon
  • Montage d'inserts, inserts pour cartes, goujons filetés, points de mise à la terre
  • Polissage des plaques en aluminium pour une finition impeccable

Utilisez le formulaire de contact ou téléphonez à notre service commercial pour tout renseignement et demande de devis.

  • Toutes les articles
  • Données techniques
M0000600 Tôle d'aluminium

M0000600

Tôle d'aluminium

Les boitiers standard METCASE sont fabriqués à partir de tôle d'aluminium. Les pièces, y compris les capots, les dessus, les bases, les capots latéraux, les panneaux avant et les panneaux arrière, sont fabriquées à partir des divers grades et calibres énumérés ci-dessous. Des pièces spécifiques au client peuvent également être fabriquées à partir de ces matériaux stockés standard.

Finitions disponibles:

Tailles stockées:

Spécification du matériau Épaisseur Taille de la tôle
5251 H22 1.0 mm 2000 x 1000 mm
5251 H22 1.0 mm 2500 x 1250 mm
5251 H22 1.2 mm 2500 x 1250 mm
1050 H14 1.5 mm 2500 x 1250 mm
3103 H14 1.5 mm 2000 x 1000 mm
5251 H22 2.0 mm 2500 x 1250 mm
5251 H22 2.5 mm 2000 x 1000 mm
5251 H22 3.0 mm 2000 x 1000 mm
5251 H22 4.0 mm 2000 x 1000 mm
Fermer

M0000600

Tôle d'aluminium Aluminium
Fini naturel

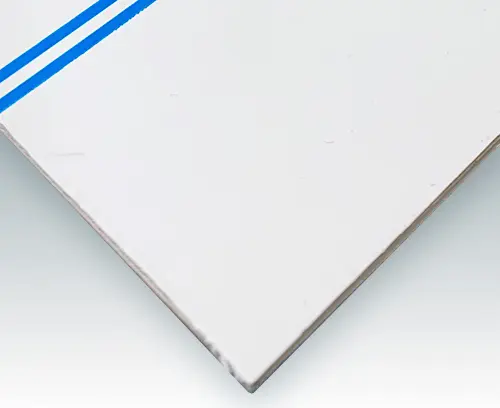

M0000601 Tôle d'aluminium

M0000601

Tôle d'aluminium

Avec film de protection en PVC amovible des deux côtés.

Le film offre une protection supplémentaire contre le marquage des deux côtés de la feuille pour les panneaux soumis à un usinage et / ou à un poinçonnage intensif. Nous pouvons également fournir des pièces de ce matériau aux clients qui effectuent leur propre traitement.

Finitions disponibles:

Tailles stockées:

Spécification du matériau Épaisseur Taille de la tôle
5251 H22 0.7 mm 2000 x 1000 mm
1050 H14 1.0 mm 2000 x 1000 mm
5251 H22 1.0 mm 2000 x 1000 mm
5251 H22 2.0 mm 2000 x 1000 mm
5251 H22 2.5 mm 2000 x 1000 mm
Fermer

M0000601

Tôle d'aluminium Aluminium
Film de protection en PVC

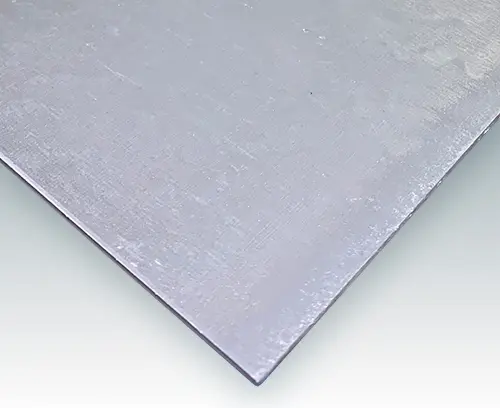

M0000650 Tôle d'acier doux, galvanisé

M0000650

Tôle d'acier doux, galvanisé

Tôle d'acier doux, galvanisée pour la protection contre la corrosion. Convient aux pièces de boîtier et aux composants en tôle spécifiques au client.

Finitions disponibles:

Tailles stockées:

Épaisseur Taille de la tôle
0.8 mm 2000 x 1000 mm
1.0 mm 2000 x 1000 mm
1.5 mm 2000 x 1000 mm
2.0 mm 2000 x 1000 mm
2.5 mm 2500 x 1250 mm
Fermer

M0000650

Tôle d'acier doux, galvanisé Acier doux galvanisé
Galvanisé
M0000651 Tôle d'acier doux, galvanisé

M0000651

Tôle d'acier doux, galvanisé

Fini étoilé brillant

Tôle d'acier doux, galvanisée pour la protection contre la corrosion. Convient aux pièces de boîtier et aux composants en tôle spécifiques au client.

Finitions disponibles:

Tailles stockées:

Épaisseur Taille de la tôle
0.7 mm 2500 x 1250 mm
0.9 mm 2000 x 1000 mm
0.9 mm 2500 x 1250 mm
1.2 mm 2000 x 1000 mm
3.0 mm 2000 x 1000 mm
Fermer

M0000651

Tôle d'acier doux, galvanisé Acier doux galvanisé
Galvanisé

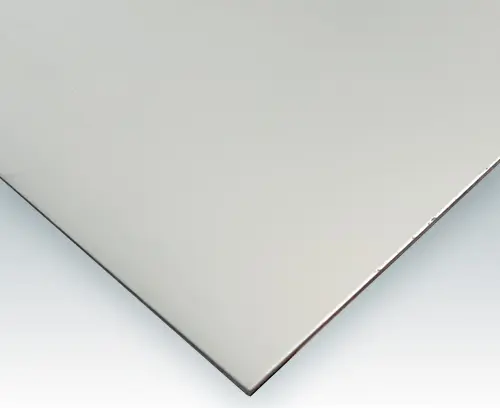

M0000652 Tôle d'acier Zintec

M0000652

Tôle d'acier Zintec

Tôle d'acier doux, revêtue de zinc pour la protection contre la corrosion. Convient aux pièces de boîtier et aux composants en tôle spécifiques au client.

Finitions disponibles:

Tailles stockées:

Épaisseur Taille de la tôle
0.9 mm 2000 x 1000 mm
1.2 mm 2000 x 1000 mm
1.5 mm 2000 x 1000 mm
2.0 mm 2500 x 1250 mm
Fermer

M0000652

Tôle d'acier Zintec Acier doux Zintec
Zingué
M0000653 Mild Steel Sheet CR4

M0000653

Mild Steel Sheet CR4

Feuille en acier doux CR4 disponible en stock. Convient aux pièces de boitier et aux composants en tôle spécifiques au client.

Finitions disponibles:

Tailles stockées:

Épaisseur Taille de la tôle
0.9 mm 1600 x 1000 mm
0.9 mm 2000 x 1000 mm
0.8 mm 2000 x 1000 mm
0.8 mm 2000 x 1250 mm
1.2 mm 2000 x 1000 mm
1.5 mm 2000 x 1000 mm
2.0 mm 2000 x 1000 mm
Fermer

M0000653

Mild Steel Sheet CR4 Acier doux CR4
Fini naturel
M0000800 Découpe rond

M0000800

Découpe rond

Poinçons standard pour pièces en tôle, par exemple les panneaux avant, les panneaux arrière, les capots, les dessus et les panneaux de base, etc.

Votre taille pas ici? Des tailles de perforation personnalisées peuvent être obtenues pour répondre à vos exigences spécifiques. Parlez à notre équipe de vente pour plus d'informations.

Gamme de taille Ø Diamètre (mm)
1 1 | 1.4 | 1.57 | 1.6 | 1.8
2 2 | 2.1 | 2.2 | 2.3 | 2.36 | 2.4 | 2.5 | 2.6 | 2.75 | 2.8
3 3 | 3.2 | 3.3 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8
4 4 | 4.15 | 4.2 | 4.25 | 4.3 | 4.4 | 4.5 | 4.6 | 4.75 | 4.8 | 4.86 | 4.9
5 5 | 5.1 | 5.2 | 5.4 | 5.5 | 5.55 | 5.6 | 5.8
6 6 | 6.2 | 6.35 | 6.4 | 6.5 |& 6.6 | 6.7 | 6.8 | 6.9
7 7 | 7.1 | 7.2 | 7.4 | 7.6 | 7.7 | 7.9 | 7.94
8 8 | 8.2 | 8.3 | 8.5 | 8.75 | 8.8
9 9 | 9.2 | 9.5 | 9.6 | 9.7
10 10 | 10.3 | 10.5 | 10.7
11 11 | 11.13 | 11.5 | 11.7 | 11.9,
12 à 14 12 | 12.2 | 12.5 | 12.7 | 13 | 13.5 | 14 | 14.15 | 14.3 | 14.5 |14.6
15 à 19 15.1 | 15.5 | 16 | 16.4 | 16.7 | 17 | 17.6 | 17.8 | 18 | 18.6 | 19 | 19.5
20 à 24 20 | 20.2 | 20.5 | 20.8 | 20.85 | 21 | 21.5 | 22 | 22.2 | 22.5 | 22.7 | 23 | 24 | 24.4
25 à 29 25 | 25.1 | 25.4 | 26 | 26.8 | 27 | 27.5 | 28 | 28.2 | 28.65 | 29
30 à 34 30 | 31 | 31.85 | 32 | 32.85 | 33 | 34.1,
35 à 39 35.1 | 35.5 | 35.75 | 36, 37 | 37.9 | 38.1 | 38.5
40 à 49 40 | 41.28 | 41.7 | 41.88 | 45 | 45.2 | 46 | 46.5 | 48.5
50 à 59 50 | 50.67 | 50.80 | 51 | 52.38 | 53.78 | 55.35 | 58.88 | 59.18
60 à 85 65 | 67 | 68.82 | 69 | 70 | 76.2 | 84.85
Fermer

M0000800

Découpe rond Outils de poinçonnage
M0000801 Découpe obround

M0000801

Découpe obround

Poinçons standard pour pièces en tôle, par exemple les panneaux avant, les panneaux arrière, les capots, les dessus et les panneaux de base, etc.

Votre taille pas ici? Des tailles de perforation personnalisées peuvent être obtenues pour répondre à vos exigences spécifiques. Parlez à notre équipe de vente pour plus d'informations.

Dim A (mm) Dim B (mm)
3.5 1.6
5.0 3 | 3.3
5.2 3.2
5.5 3.2
6 3 | 4.4 | 4.5
6.5 3.5
6.6 4.4
7 4
7.16 3.16
7.62 4.5
8. 2.5 | 4.5
8.2 3.8
8.4 4
9.5 7.5
9.65 4.82
9.7 6.7
10 1.2 | 1.8 | 4 | 5 | 5.13 | 6.5 | 7
10.5 4.5 | 7 | 7.5
11 5.5 | 6
11.9 6.4
12 4
12.6 6.7
12.7 4.5 | 5 | 5.08
13 1.5
13.5 9
14 9
15 3.5 | 8
15.2 3.8
15.5 3.5
16 2 | 6
17 1.8 | 8
18 3.2
20 5
22 10
23 4
24 10
25 2 | 2.5 | 3 | 5 | 6 | 6.5 | 7.1 | 8 | 11 | 15
25.4 4.78 | 5 | 6.35
27 6 | 6.5
28 3
30 7
34.12 6.35
38 2.5
40 3
46 3
46.5 6
50 7
57 4
75 30
Fermer

M0000801

Découpe obround Outils de poinçonnage
M0000802 Découpe rectangulaire

M0000802

Découpe rectangulaire

Poinçons standard pour pièces en tôle, par exemple les panneaux avant, les panneaux arrière, les capots, les dessus et les panneaux de base, etc.

Des trous rectangulaires peuvent également être créés en utilisant un poinçon plus petit par étapes pour créer un grand trou. Des tailles de perforation personnalisées peuvent également être obtenues pour répondre à vos besoins spécifiques. Parlez à notre équipe de vente pour plus d'informations.

A (mm) B (mm)
3 1
4.2 2.1
4.75 2.4 | 2.41
4.8 2.5
5 2
5.08 2.9
5.3 1.7
6 2 | 2.3 | 2.8 | 3
6.35 0.76 | 1.4 | 3.43
6.4 3.2
7.1 4.5
7.2 4.5
7.25 2
8 4 | 4.8 | 6
8.25 1.8
9 1.7 | 2 | 6.5
10 2 | 3.5 | 4 | 5 | 6.4 | 9 | 16.2
10.4 2.5
10.66 8.13
10.8 3
11 3
11.8 2
12 1.6 | 9.6
12.1 10.9
12.5 8.5
12.7 6.35
13.2 4.8 | 6.2
13.3 9
14.3 13.2
14.5 2
15 1.5 | 2.2 | 4 | 5 | 5.5
15.3 12.7
16 6.4 | 6.47 | 13.5
16.15 6.5
16.2 10
16.32 14.03
16.6 13.1
17.5 15.9
18 1.2 | 6
18.7 16.7
19.02 4.25
19.05 2.29
19.5 13
20 2 | 2.5 | 3 | 10
20.8 8.64
21 3
21.3 12.5
22.5 14.7
22.9 7.4
24 6
25 1, 4
25.4 5 | 7.12 | 14.1
26 2
27.7 11.5
28.6 22.25
29 11 | 12
29.38 22
30 6
32 20
33 31
34.4 18.3
35 6
36 8
37.1 18.28
40 8 | 10
43 13
43.5 14
43.8 8
44 5
45 10
46.5 12
47 16
49 11
50 2.5 | 5 | 12 | 12.3 | 25
50.8 6.35
55 13.6
60 6 | 9 | 12.8
66 35
70 4, 20
74.6 19.05
75 5
80 8.3
100 5
106.75 36.25
Fermer

M0000802

Découpe rectangulaire Outils de poinçonnage
M0000803 Découpe carré

M0000803

Découpe carré

Poinçons standard pour pièces en tôle, par exemple les panneaux avant, les panneaux arrière, les capots, les dessus et les panneaux de base, etc.

Vous pouvez également créer des trous carrés en utilisant un poinçon plus petit par étapes pour créer un trou plus grand. Des tailles de perforation personnalisées peuvent également être obtenues pour répondre à vos besoins spécifiques. Parlez à notre équipe de vente pour plus d'informations.

A (mm)
2
3 | 3.1 | 3.5 | 3.8
4 | 4.2 | 4.5
5
6.5
8 | 8.5
9 | 9.6
10
11 | 11.5
12 | 12.7
14
16
19
25 | 25.4
39.5
48
50
Fermer

M0000803

Découpe carré Outils de poinçonnage
M0000804 Découpe HDMI

M0000804

Découpe HDMI

Poinçons standard pour pièces en tôle, par exemple les panneaux avant, les panneaux arrière, les capots, les dessus et les panneaux de base, etc.

Votre taille pas ici? Des tailles de perforation personnalisées peuvent être obtenues pour répondre à vos exigences spécifiques. Parlez à notre équipe de vente pour plus d'informations.

A (mm) B (mm)
5.95 15.4
6.8 16.3
Fermer

M0000804

Découpe HDMI Outils de poinçonnage
M0000805 Découpe D-Sub

M0000805

Découpe D-Sub

Poinçons standard pour pièces en tôle, par exemple les panneaux avant, les panneaux arrière, les capots, les dessus et les panneaux de base, etc.

Votre taille pas ici? Des tailles de perforation personnalisées peuvent être obtenues pour répondre à vos exigences spécifiques. Parlez à notre équipe de vente pour plus d'informations.

A (mm) B (mm)
19.59 10.5
27.7 10.9
20.55 11.45
21.39 12.9
43.49 12.9
11.39 19.8
11.45 29.98
Fermer

M0000805

Découpe D-Sub Outils de poinçonnage
M0000806 Découpe SD

M0000806

Découpe SD

Poinçons standard pour pièces en tôle, par exemple les panneaux avant, les panneaux arrière, les capots, les dessus et les panneaux de base, etc.

Votre taille pas ici? Des tailles de perforation personnalisées peuvent être obtenues pour répondre à vos exigences spécifiques. Parlez à notre équipe de vente pour plus d'informations.

Diamètre (mm) A (mm)
4.95 4.4
6.4 6.02
6.3 6
6.6 6.1
7 6.5
7.2 6.8
8.2 7.6
8.6 7.8
9 8
9.8 8.7
9.7 8.9
10.3 9.8
11.1 10.2
11.2 10.7
12.9 12
12.7 12.05
13 12.1
13.2 12.2
13.7 12.9
15.5 13.25
14.4 13.7
15.2 14.2
15.5 14.7
15.5 14.8
16.3 15.2
17.6 16.9
19.2 18.2
19.1 18.64
22.3 21
25.7 24.2
28.5 27.18
35.16 33.61
56 53
Fermer

M0000806

Découpe SD Outils de poinçonnage
M0000807 Découpe DD

M0000807

Découpe DD

Poinçons standard pour pièces en tôle, par exemple les panneaux avant, les panneaux arrière, les capots, les dessus et les panneaux de base, etc.

Votre taille pas ici? Des tailles de perforation personnalisées peuvent être obtenues pour répondre à vos exigences spécifiques. Parlez à notre équipe de vente pour plus d'informations.

Diamètre (mm) A (mm)
4 2.85
6 3.5
6.5 5.5
8 6.4
8.4 6.4
8.5 7.5
10.4 7.5
10.15 8.15
9.2 8.3
9.9 8.7
11.3 9.7
12 10.8
12 11.2
12.5 11.5
12.9 11.5
12.7 11.8
14 12.5
15.15 13
16 13
15.15 13.65
15.9 13.6
16.3 14
16.28 14.22
16 14.22
17.5 16.25
19.5 16.5
19.1 16.6
18.05 16.85
19.1 17.5
21.1 19.3
35 30.2
Fermer

M0000807

Découpe DD Outils de poinçonnage
M0000808 Découpe K

M0000808

Découpe K

Poinçons standard pour pièces en tôle, par exemple les panneaux avant, les panneaux arrière, les capots, les dessus et les panneaux de base, etc.

Votre taille pas ici? Des tailles de perforation personnalisées peuvent être obtenues pour répondre à vos exigences spécifiques. Parlez à notre équipe de vente pour plus d'informations.

Diamètre (mm) A (mm) B (mm)
6.3 5.8 0.9
6.5 5.7 0.64
10.3 9.5 1.5
12.2 11 1.5
12.3 11.1 1.5
12.4 11.4 1.5
16 15.5 1.7
Fermer

M0000808

Découpe K Outils de poinçonnage
M0000809 Découpe de ventilation

M0000809

Découpe de ventilation

Poinçons standard pour la mise en place de lamelles de ventilation dans les panneaux arrière, les capots, les dessus et les panneaux de base de l'armoire. Une série de grilles d'aération peut perforer le panneau pour répondre à vos besoins de refroidissement.

Parlez à notre équipe de vente pour discuter de vos besoins spécifiques.

A (mm) B (mm)
49.5 15
78 15.7
Fermer

M0000809

Découpe de ventilation Outils de poinçonnage
M0000810 Rayons d'angle

M0000810

Rayons d'angle

Poinçons standard pour insérer un rayon de coin dans les découpes carrées et rectangulaires et le coin extérieur des panneaux de boitier..

Votre taille pas ici? Des tailles de perforation personnalisées peuvent être obtenues pour répondre à vos exigences spécifiques. Parlez à notre équipe de vente pour plus d'informations.

R (mm)
2.5 | 4 | 5 | 6 | 10 | 12 | 15
Fermer

M0000810

Rayons d'angle Outils de poinçonnage
