M5920035 METTEC 19

M5920035

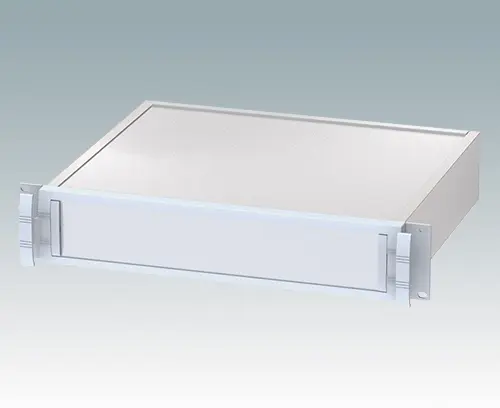

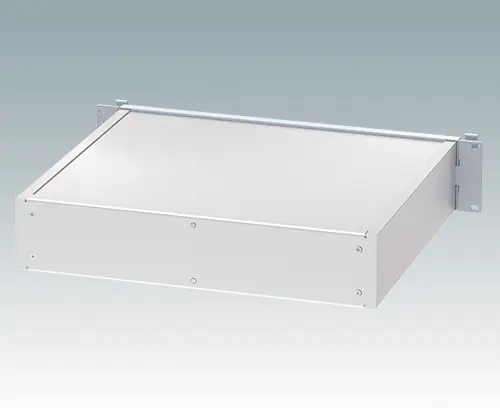

METTEC 19" 2Ux367mm

Boitier pour rack 19" moderne et robuste avec poignées de confort intégrées. Design tout aluminium avec cadre frontal élégant moulé sous pression, plaques latérales extrudées avec rails de guidage internes pour cartes/châssis, plaque arrière et, et plaques supérieure et inférieure plates. La plaque avant ouverte évite d'avoir à retirer le boitier du rack pour accéder aux composants électroniques. La plaque inférieure et perforée pour permettre le montage de pieds basculables en accessoire. Les plaques avant se commandent séparément.

Fourniture

Cadre frontal 19”, plaque supérieur, plaque inférieure, profil latéral extrudé (x2), plaque arrière, M4 x 16 mm (x8), M3 x 8 mm (x4). Fourni entièrement assemble.

  • Composants du système utilisables

Accessoires

M5900016 Kit de montage pour châssis 19"

M5900016

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique noir (x4).

Fermer

M5900016

Kit de montage pour châssis 19" Noir RAL 9005
M5900020 Kit de plaque avant (2U)

M5900020

Kit de plaque avant (2U) Kit de plaque avant pour boîtiers Mettec et Unimet 2U x 19". Les bandes d'obturation masquent les vis de montage et tiennent lieu de guide pour un clavier à membrane ou une étiquette de produit.

Fourniture Plaque avant, 2 bandes d'obturation (fixations fournies avec les boitiers).

Fermer

M5900020

Kit de plaque avant (2U) Aluminium
Anodisé mat
392,5x2x67,1mm
M5900203 Plaque support (367mm)

M5900203

Plaque support (367mm) Plaque support pour les boitiers METTEC 19", profondeur 367 mm. Convient aux rails de guidage dans les profils latéraux du boitier.

Fourniture Plaque support

Fermer

M5900203

Plaque support (367mm) Aluminium
Fini naturel
377x349x7,5mm
M6000035 Kit de montage pour châssis 19"

M6000035

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique gris clair (x4).

Fermer

M6000035

Kit de montage pour châssis 19" Gris clair RAL 7035
  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Matériau
Couleur
Interlox 338,
Gris clair RAL 7035
Standards
IEC 297-1
conforme REACH
conforme RoHS
DIN 41494
Hauteur
88 mm
Largeur
482,6 mm
Profondeur
367,5 mm
Unités de hauteur
2 U
Long. circuit imprimé,
partie inférieure
350 mm
Larg. circuit imprimé,
partie inférieure
379 mm

Fichier de catalogue

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
2,5 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
