M5920025 METTEC 19

M5920025

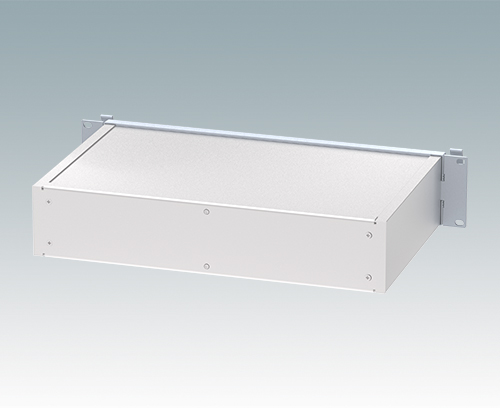

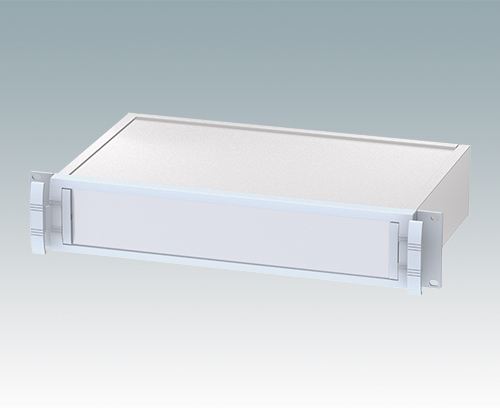

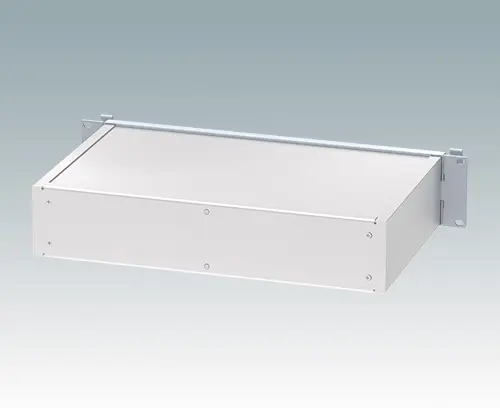

METTEC 19" 2Ux267mm

Boitier pour rack 19" moderne et robuste avec poignées de confort intégrées. Design tout aluminium avec cadre frontal élégant moulé sous pression, plaques latérales extrudées avec rails de guidage internes pour cartes/châssis, plaque arrière et, et plaques supérieure et inférieure plates. La plaque avant ouverte évite d'avoir à retirer le boitier du rack pour accéder aux composants électroniques. La plaque inférieure et perforée pour permettre le montage de pieds basculables en accessoire. Les plaques avant se commandent séparément.

Cadre avant peint en gris clair, RAL 7035. Les extrusions latérales, les panneau supérieure, inférieure et arrière sont fournies avec un revêtement conducteur Surebond® G50. Le boitier peut être fourni entièrement peint sur demande.

Fourniture

Cadre frontal 19”, plaque supérieur, plaque inférieure, profil latéral extrudé (x2), plaque arrière, M4 x 16 mm (x8), M3 x 8 mm (x4). Fourni entièrement assemble.

  • Composants/Accessoires

Accessoires

M5900016 Kit de montage pour châssis 19"

M5900016

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique noir (x4).

Fermer

M5900016

Kit de montage pour châssis 19"
Produit ajouté à votre liste
Noir RAL 9005
M5900020 Kit de plaque avant (2U)

M5900020

Kit de plaque avant (2U) Kit de plaque avant pour boîtiers Mettec et Unimet 2U x 19". Les bandes d'obturation masquent les vis de montage et tiennent lieu de guide pour un clavier à membrane ou une étiquette de produit.

Fourniture Plaque avant, 2 bandes d'obturation (fixations fournies avec les boitiers).

Fermer

M5900020

Kit de plaque avant (2U)
Produit ajouté à votre liste
Aluminium
Anodisé mat
392,5x2x67,1mm

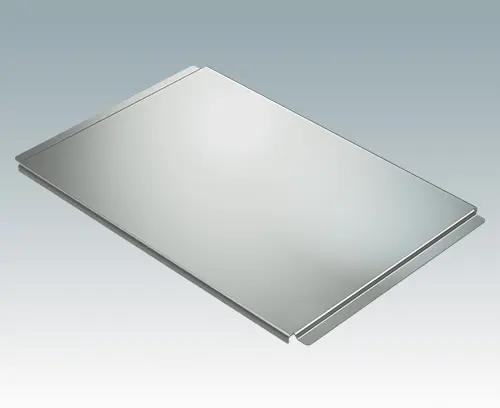

M5900202 Plaque support (267mm)

M5900202

Plaque support (267mm) Plaque support pour les boitiers METTEC 19", profondeur 267 mm. Convient aux rails de guidage dans les profils latéraux du boitier.

Fourniture Plaque support

Fermer

M5900202

Plaque support (267mm)
Produit ajouté à votre liste
Aluminium
Fini naturel
377x249x7,5mm
M6000035 Kit de montage pour châssis 19"

M6000035

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique gris clair (x4).

Fermer

M6000035

Kit de montage pour châssis 19"
Produit ajouté à votre liste
Gris clair RAL 7035
  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Matériau
Couleur
Gris clair RAL 7035,
Surebond® G50
Standards
IEC 297-1
conforme REACH
conforme RoHS
DIN 41494
Hauteur
88 mm
Largeur
482,6 mm
Profondeur
267,5 mm
Unités de hauteur
2 U
Long. circuit imprimé,
partie inférieure
250 mm
Larg. circuit imprimé,
partie inférieure
379 mm

Fichier de catalogue

Plans

Modèles 3D

Vue 3D PDF (Ouvrir dans Acrobat Reader)

Poids/1 pc
2 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
