Accessoires pour boitiers
Unidesk

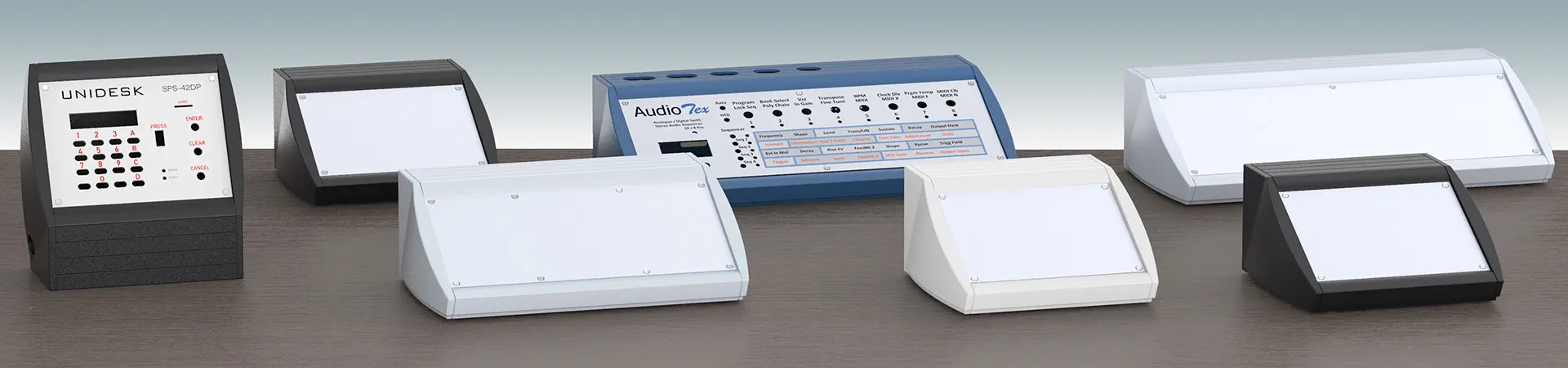

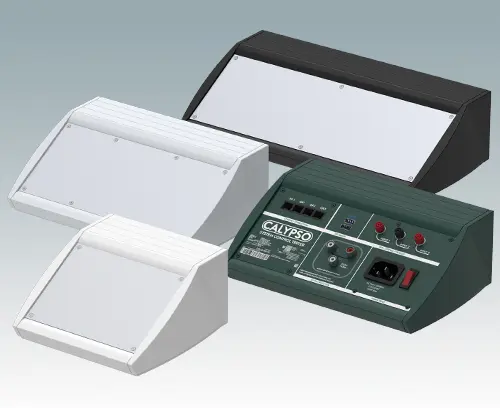

Boitiers pupitres de terminal
- Boitiers pour instruments ergonomiques en aluminium pour applications de table et murales
- Design très robuste décliné en trois tailles et trois coloris standard, blanc signalisation, gris clair et noir

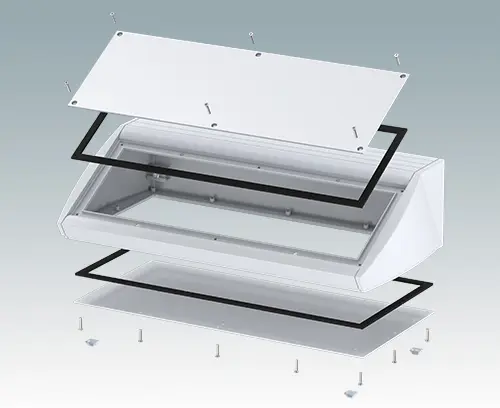

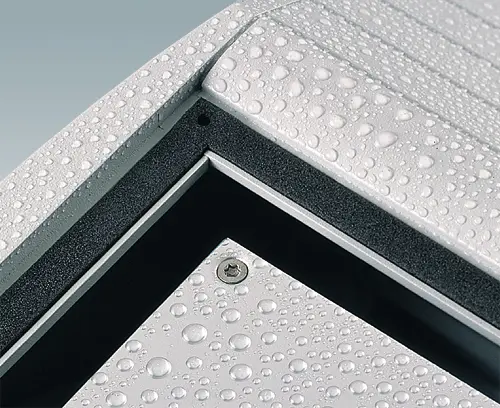

- Modèles IP 54 en option (testés par VDE) avec joints pour les panneaux avant et de base

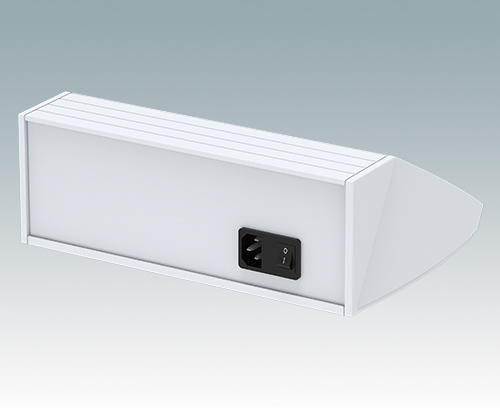

- Corps de boitier en aluminium pré-assemblé avec plaque arrière pour montage de connecteurs etc.
- Fixations M3 Torx® T10 en acier inoxydable et MS M3 Pozidriv fournies
- Quatre pieds en caoutchouc antiglisse compris
- La plaque avant accessoire est encastrée pour accepter un clavier à membrane

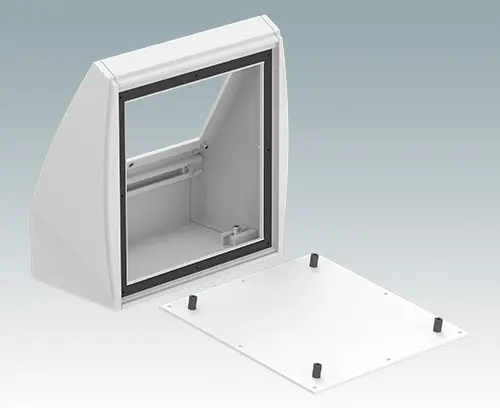

- Points de fixation de carte pré-percés dans la plaque inférieure
- Pour la protection IP 54, des inserts de montage de circuits imprimés (accessoire) sont requis
- Kit de montage mural accessoire.

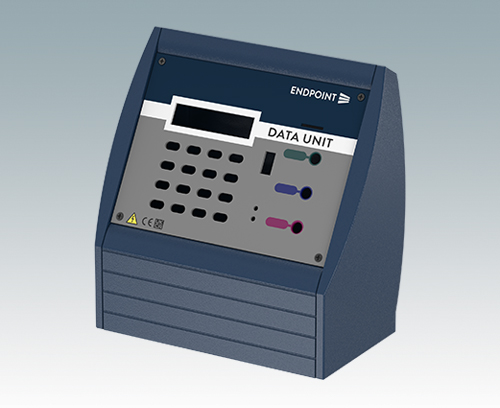

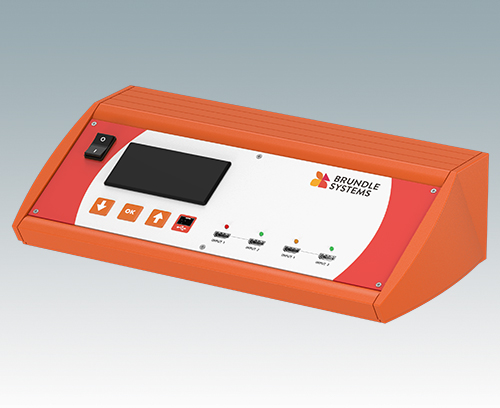

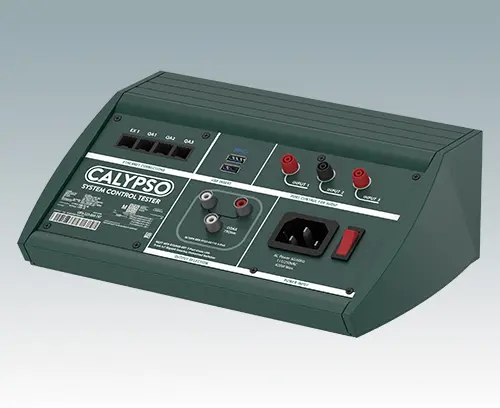

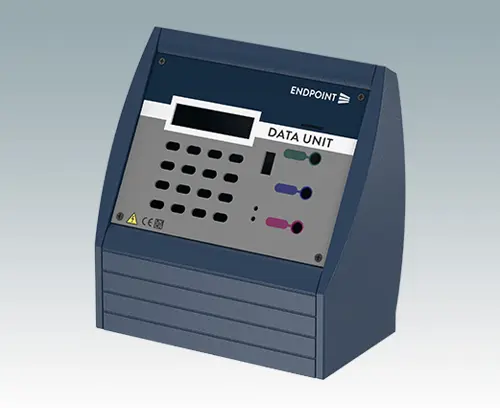

Commandez votre version entièrement personnalisée. En savoir plus >>
Domaines d‘application
Ces boîtiers de terminal robustes et attrayants sont conçus pour les systèmes de bureau modernes, les terminaux aux point de vente, les appareils médicaux, le matériel de commande industriel, les appareils de sécurit, les contrôleurs de machine et de nombreux autres types de terminaux électroniques et électrotechniques.

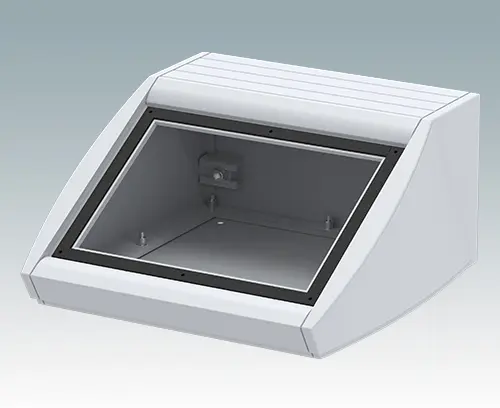

M5320105
UNIDESK M200 IP 54
Boitier pupitre avec partie pour éléments de commande ergonomique et degré de protection IP 54 pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Pour atteindre le degré de protection IP 54, utiliser le kit de montage pour circuit imprimé M 56 00 001 ou un kit de votre choix qui recouvre les points de fixation des circuits imprimés dans la plaque inférieure. Plaque avant en accessoire.
Version Avec joints (IP 54)
Fourniture Boitier en aluminium, joints (x4), plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5320105
UNIDESK M200 IP 54Produit ajouté à votre panier
Gris clair RAL 7035
200x200x102mm

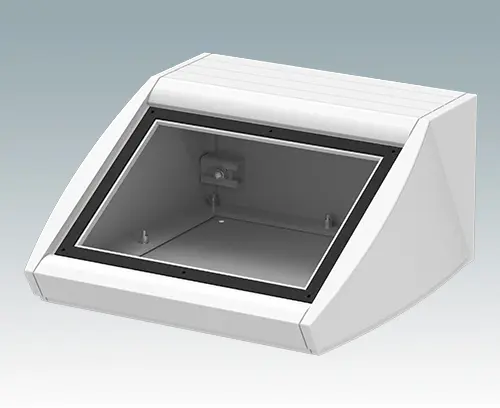

M5320106
UNIDESK M200 IP 54
Boitier pupitre avec partie pour éléments de commande ergonomique et degré de protection IP 54 pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Pour atteindre le degré de protection IP 54, utiliser le kit de montage pour circuit imprimé M 56 00 001 ou un kit de votre choix qui recouvre les points de fixation des circuits imprimés dans la plaque inférieure. Plaque avant en accessoire.
Version Avec joints (IP 54)
Fourniture Boitier en aluminium, joints (x4), plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5320106
UNIDESK M200 IP 54Produit ajouté à votre panier
Blanc signalisation RAL 9016
200x200x102mm

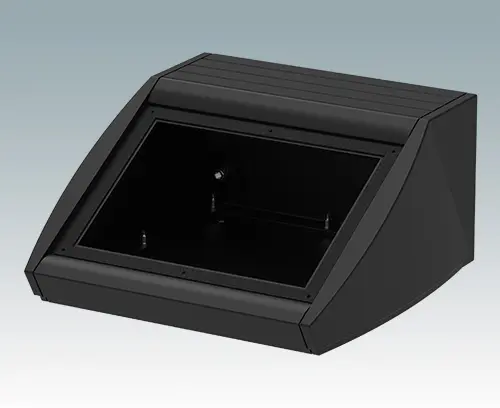

M5320109
UNIDESK M200 IP 54
Boitier pupitre avec partie pour éléments de commande ergonomique et degré de protection IP 54 pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Pour atteindre le degré de protection IP 54, utiliser le kit de montage pour circuit imprimé M 56 00 001 ou un kit de votre choix qui recouvre les points de fixation des circuits imprimés dans la plaque inférieure. Plaque avant en accessoire.
Version Avec joints (IP 54)
Fourniture Boitier en aluminium, joints (x4), plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5320109
UNIDESK M200 IP 54Produit ajouté à votre panier
Noir RAL 9005
200x200x102mm

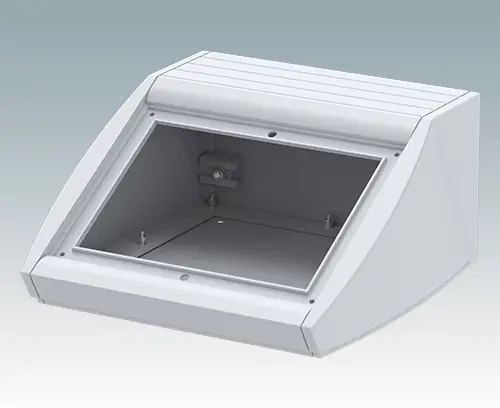

M5320115
UNIDESK M200
Boitier pupitre avec partie pour éléments de commande ergonomique pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Plaque avant en accessoire.
Version Sans joints
Fourniture Boitier en aluminium, plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5320115
UNIDESK M200Produit ajouté à votre panier
Gris clair RAL 7035
200x200x102mm

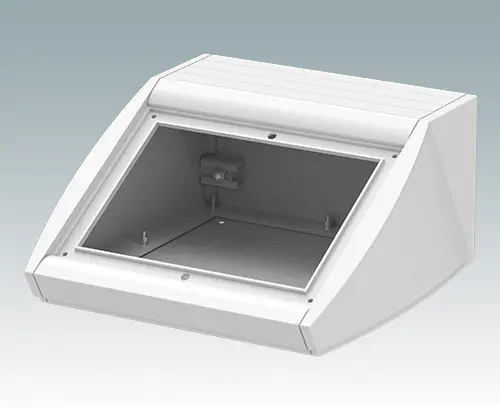

M5320116
UNIDESK M200
Boitier pupitre avec partie pour éléments de commande ergonomique pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Plaque avant en accessoire.
Version Sans joints
Fourniture Boitier en aluminium, plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5320116
UNIDESK M200Produit ajouté à votre panier
Blanc signalisation RAL 9016
200x200x102mm
M5320119
UNIDESK M200
Boitier pupitre avec partie pour éléments de commande ergonomique pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Plaque avant en accessoire.
Version Sans joints
Fourniture Boitier en aluminium, plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5320119
UNIDESK M200Produit ajouté à votre panier
Noir RAL 9005
200x200x102mm
M5330105
UNIDESK M300 IP 54
Boitier pupitre avec partie pour éléments de commande ergonomique et degré de protection IP 54 pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Pour atteindre le degré de protection IP 54, utiliser le kit de montage pour circuit imprimé M 56 00 001 ou un kit de votre choix qui recouvre les points de fixation des circuits imprimés dans la plaque inférieure. Plaque avant en accessoire.
Version Avec joints (IP 54)
Fourniture Boitier en aluminium, joints (x4), plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5330105
UNIDESK M300 IP 54Produit ajouté à votre panier
Gris clair RAL 7035
300x200x102mm
M5330106
UNIDESK M300 IP 54
Boitier pupitre avec partie pour éléments de commande ergonomique et degré de protection IP 54 pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Pour atteindre le degré de protection IP 54, utiliser le kit de montage pour circuit imprimé M 56 00 001 ou un kit de votre choix qui recouvre les points de fixation des circuits imprimés dans la plaque inférieure. Plaque avant en accessoire.
Version Avec joints (IP 54)
Fourniture Boitier en aluminium, joints (x4), plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5330106
UNIDESK M300 IP 54Produit ajouté à votre panier
Blanc signalisation RAL 9016
300x200x102mm
M5330109
UNIDESK M300 IP 54
Boitier pupitre avec partie pour éléments de commande ergonomique et degré de protection IP 54 pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Pour atteindre le degré de protection IP 54, utiliser le kit de montage pour circuit imprimé M 56 00 001 ou un kit de votre choix qui recouvre les points de fixation des circuits imprimés dans la plaque inférieure. Plaque avant en accessoire.
Version Avec joints (IP 54)
Fourniture Boitier en aluminium, joints (x4), plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5330109
UNIDESK M300 IP 54Produit ajouté à votre panier
Noir RAL 9005
300x200x102mm
M5330115
UNIDESK M300
Boitier pupitre avec partie pour éléments de commande ergonomique pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Plaque avant en accessoire.
Version Sans joints
Fourniture Boitier en aluminium, plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5330115
UNIDESK M300Produit ajouté à votre panier
Gris clair RAL 7035
300x200x102mm
M5330116
UNIDESK M300
Boitier pupitre avec partie pour éléments de commande ergonomique pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Plaque avant en accessoire.
Version Sans joints
Fourniture Boitier en aluminium, plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5330116
UNIDESK M300Produit ajouté à votre panier
Blanc signalisation RAL 9016
300x200x102mm
M5330119
UNIDESK M300
Boitier pupitre avec partie pour éléments de commande ergonomique pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Plaque avant en accessoire.
Version Sans joints
Fourniture Boitier en aluminium, plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5330119
UNIDESK M300Produit ajouté à votre panier
Noir RAL 9005
300x200x102mm

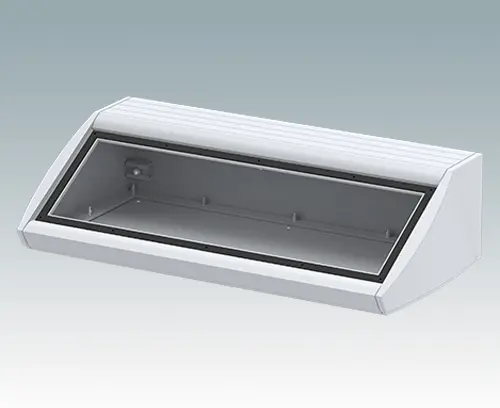

M5340105
UNIDESK M400 IP 54
Boitier pupitre avec partie pour éléments de commande ergonomique et degré de protection IP 54 pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Pour atteindre le degré de protection IP 54, utiliser le kit de montage pour circuit imprimé M 56 00 001 ou un kit de votre choix qui recouvre les points de fixation des circuits imprimés dans la plaque inférieure. Plaque avant en accessoire.
Version Avec joints (IP 54)
Fourniture Boitier en aluminium, joints (x4), plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5340105
UNIDESK M400 IP 54Produit ajouté à votre panier
Gris clair RAL 7035
400x200x102mm

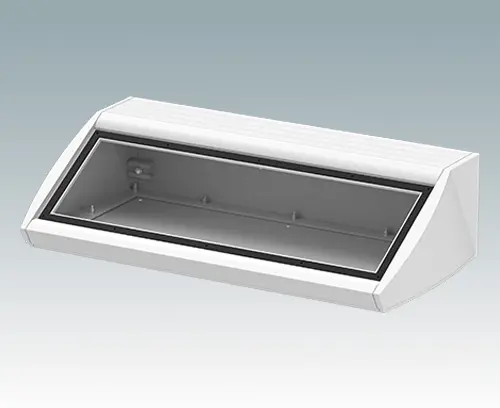

M5340106
UNIDESK M400 IP 54
Boitier pupitre avec partie pour éléments de commande ergonomique et degré de protection IP 54 pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Pour atteindre le degré de protection IP 54, utiliser le kit de montage pour circuit imprimé M 56 00 001 ou un kit de votre choix qui recouvre les points de fixation des circuits imprimés dans la plaque inférieure. Plaque avant en accessoire.
Version Avec joints (IP 54)
Fourniture Boitier en aluminium, joints (x4), plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5340106
UNIDESK M400 IP 54Produit ajouté à votre panier
Blanc signalisation RAL 9016
400x200x102mm

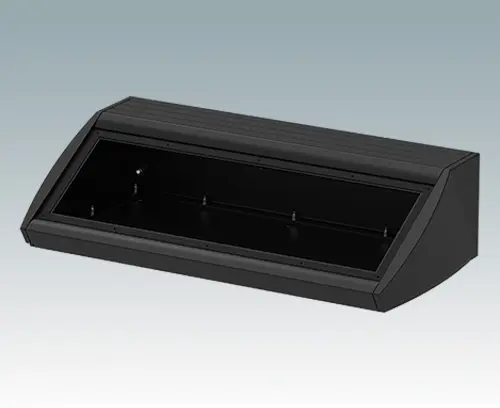

M5340109
UNIDESK M400 IP 54
Boitier pupitre avec partie pour éléments de commande ergonomique et degré de protection IP 54 pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Pour atteindre le degré de protection IP 54, utiliser le kit de montage pour circuit imprimé M 56 00 001 ou un kit de votre choix qui recouvre les points de fixation des circuits imprimés dans la plaque inférieure. Plaque avant en accessoire.
Version Avec joints (IP 54)
Fourniture Boitier en aluminium, joints (x4), plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5340109
UNIDESK M400 IP 54Produit ajouté à votre panier
Noir RAL 9005
400x200x102mm

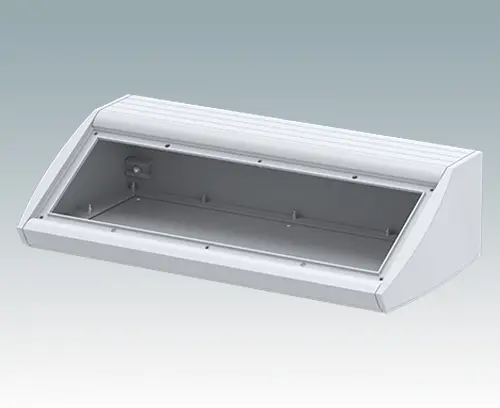

M5340115
UNIDESK M400
Boitier pupitre avec partie pour éléments de commande ergonomique pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Plaque avant en accessoire.
Version Sans joints
Fourniture Boitier en aluminium, plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5340115
UNIDESK M400Produit ajouté à votre panier
Gris clair RAL 7035
400x200x102mm

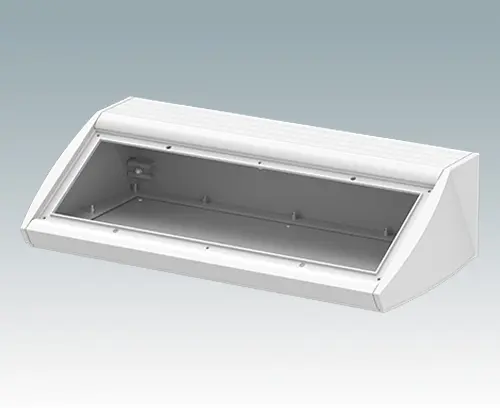

M5340116
UNIDESK M400
Boitier pupitre avec partie pour éléments de commande ergonomique pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Plaque avant en accessoire.
Version Sans joints
Fourniture Boitier en aluminium, plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5340116
UNIDESK M400Produit ajouté à votre panier
Blanc signalisation RAL 9016
400x200x102mm
M5340119
UNIDESK M400
Boitier pupitre avec partie pour éléments de commande ergonomique pour les applications de table ou murales. Boitier aluminium prémonté avec plaque inférieure amovible. Plaque avant en accessoire.
Version Sans joints
Fourniture Boitier en aluminium, plaque inférieure, pieds du boitiers (x4), M3 x 12 mm (x20), M3 x 12mm T10 (x20)
M5340119
UNIDESK M400Produit ajouté à votre panier
Noir RAL 9005
400x200x102mm
M5301502

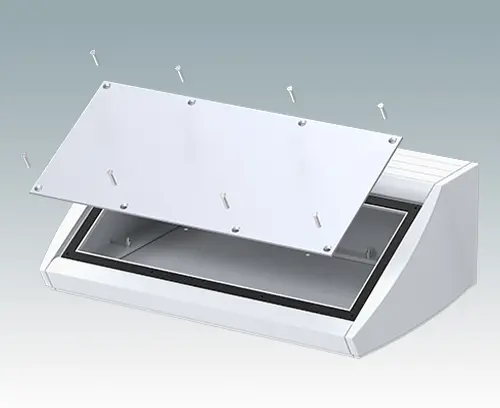

Plaque avant M200
Plaque avant pour UNIDESK M200.
Fourniture Plaque avant (Vis fournie avec le boitier).
M5301502
Plaque avant M200Produit ajouté à votre panier
Anodisé mat
170x2x123mm
M5301503
Plaque avant M300
Plaque avant pour UNIDESK M300.
Fourniture Plaque avant (Vis fournie avec le boitier).
M5301503
Plaque avant M300Produit ajouté à votre panier
Anodisé mat
270x2x123mm

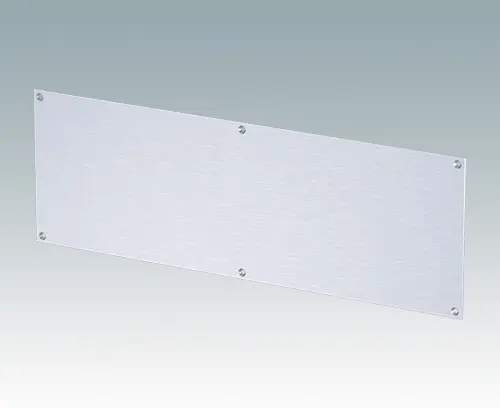

M5301504
Plaque avant M400
Plaque avant pour UNIDESK M400.
Fourniture Plaque avant (Vis fournie avec le boitier).
M5301504
Plaque avant M400Produit ajouté à votre panier
Anodisé mat
370x2x123mm

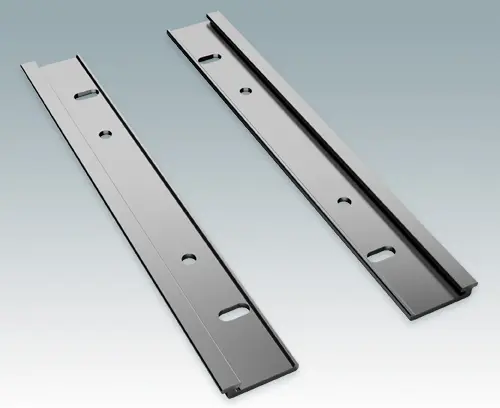

M5302212

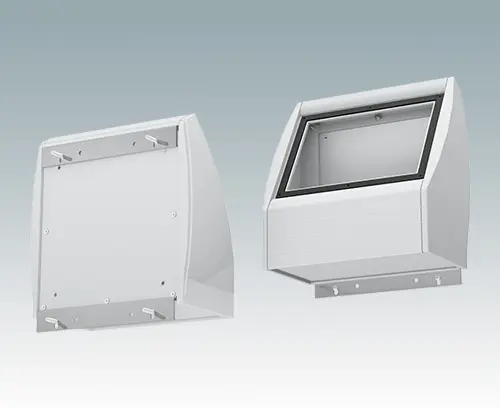

Jeu de support mural M200
Jeu de support mural pour UNIDESK M200.
Fourniture Profilé en aluminium (x2)
M5302212
Jeu de support mural M200Produit ajouté à votre panier
Anodisé mat
M5302213
Jeu de support mural M300
Jeu de support mural pour UNIDESK M300.
Fourniture Profilé en aluminium (x2)
M5302213
Jeu de support mural M300Produit ajouté à votre panier
Anodisé mat
M5302214
Jeu de support mural M400
Jeu de support mural pour UNIDESK M400.
Fourniture Profilé en aluminium (x2)
M5302214
Jeu de support mural M400Produit ajouté à votre panier
Anodisé mat
M5600001
Jeu pour montage des circuits imprimés
Kit de dix inserts M3 en plastique pour montage de circuits imprimés à placer n'importe où dans le boitier. Hauteur des inserts 10 mm. Pour trous de Ø3,2 mm dans la plaque inférieure. Fourni avec vis de fixation M3.
Si des vis de fixation du circuit imprimé ou de la plaque de montage sont nécessaires, veuillez consulter notre kit de vis M5600010.
Si des vis de fixation du circuit imprimé ou de la plaque de montage sont nécessaires, veuillez consulter notre kit de vis M5600010.
Fourniture 10 plots moulés M3x10 mm, 10 vis de fixation à tête fraisée M3 x 6 mm.
M5600001
Jeu pour montage des circuits imprimésProduit ajouté à votre panier
Noir RAL 9005
M5600010
Vis de fixation du circuit imprimé, M3
Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET
Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET
Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.
De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.
Fourniture 100 vis M3x6mm.
M5600010
Vis de fixation du circuit imprimé, M3Produit ajouté à votre panier
Zingué
6mm
