BOÎTIERS D'INSTRUMENTS TECHNOMET : QUEL MODÈLE EST LE MIEUX ADAPTÉ À MES APPAREILS ÉLECTRONIQUES DE PRÉCISION ?

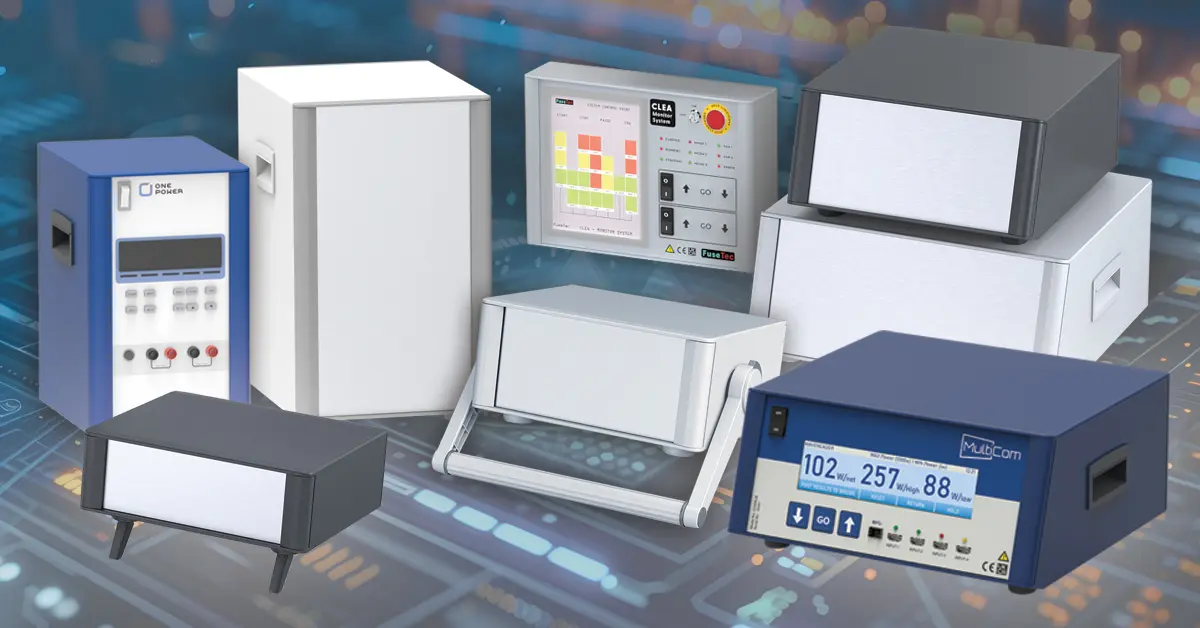

SYSTÈME DE BOITIERS TECHNOMET

Les systèmes de boitiers TECHNOMET de METCASE établissent la norme en matière de boitiers d'instruments professionnels en aluminium. Conçu pour les applications électroniques de haute précision, TECiHNOMET allie ingénierie de précision et flexibilité exceptionnelle, ce qui le rend idéal pour les équipements de test et de mesure, les commandes industrielles et l'instrumentation de bureau.

Sa construction robuste en aluminium lui confère une excellente durabilité et un blindage CEM intrinsèque, tandis que son esthétique épurée et moderne assure une allure élégante au produit fini, soulignant la qualité de l'électronique de pointe qu'il renferme.

L'un des principaux atouts de TECHNOMET réside dans sa conception modulaire. Grâce à de multiples tailles standard, options de panneaux et vastes possibilités de personnalisation, les concepteurs peuvent rapidement adapter un boitier à leurs besoins précis sans compromettre la qualité de fabrication ni les délais de livraison. Panneaux usinés, fixations/inserts, finitions personnalisées et impression sont disponibles, permettant une intégration parfaite des écrans, connecteurs et commandes.

Avec TECHNOMET, METCASE propose un système de boîtiers haut de gamme qui favorise un développement rapide et une fiabilité produit à long terme. Choisissez la version la mieux adaptée à votre système dans la liste ci-dessous :

Voir Boitiers D'Iinstruments >>

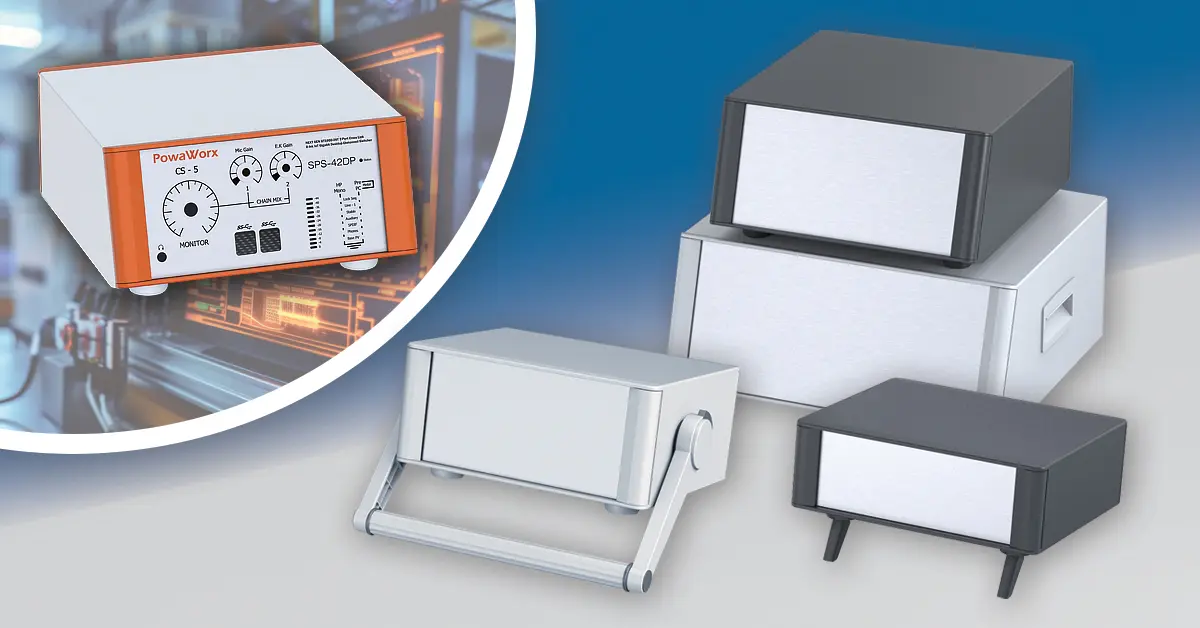

Boitiers TECHNOMET haut de gamme pour l'électronique de table

Le boitier TECHNOMET d'origine est généralement le point de départ idéal pour l'instrumentation de table. Ces boitiers haut de gamme se caractérisent par leur design moderne et harmonieux, sans vis de fixation apparentes. Les façades avant et arrière moulées sous pression s'intègrent parfaitement au boitier principal. Des options telles qu'une façade inclinée, des pieds inclinables et une poignée/support réglable facilitent la visualisation et l'utilisation des écrans, claviers et autres commandes. Des poignées latérales sont disponibles de série sur les modèles de grande taille.

D'un point de vue conception, ce format excelle dans les applications où l'utilisateur interagit directement avec l'instrument sur un bureau ou un établi. Les équipements de test et de mesure, les instruments de laboratoire et les dispositifs médicaux sont autant d'exemples d'utilisation typiques. Les panneaux avant et arrière amovibles (ainsi qu'un couvercle supérieur coulissant) offrent un accès rapide et facile aux circuits imprimés installés sur rails de guidage ou sur supports.

Voir TECHNOMET >>

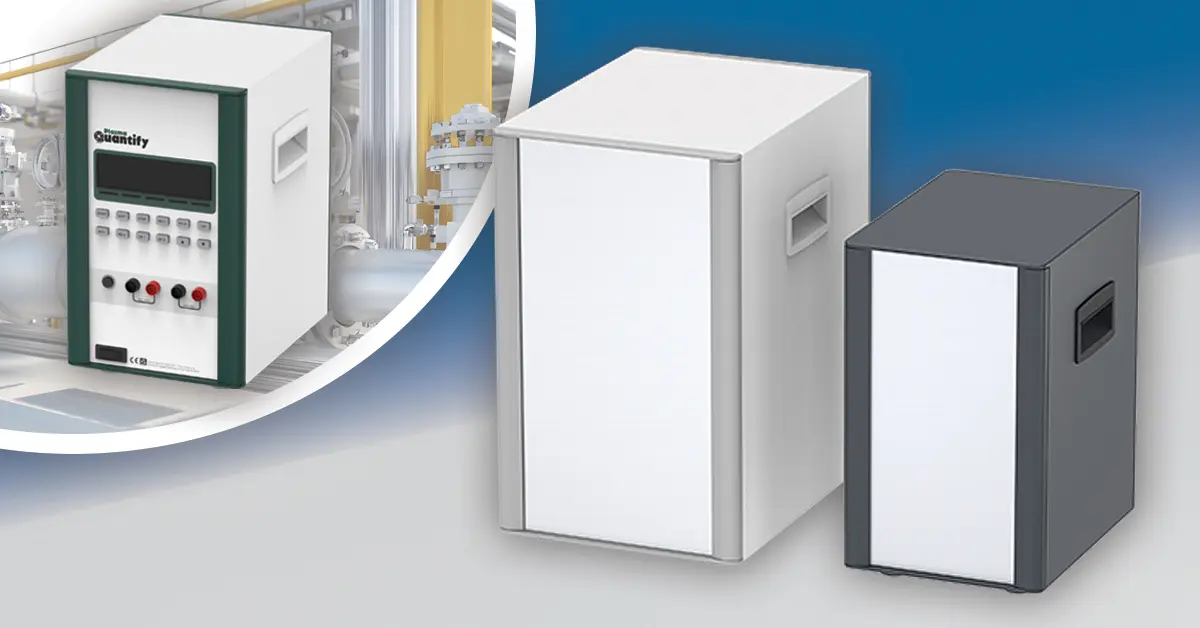

BOITIER TOUR TECHNOMET TX

Le format tour spacieux du TECHNOMET TX permet un gain de place sur la paillasse et un affichage à hauteur des yeux. Grâce à sa conception verticale, le TX peut accueillir des cartes de circuits imprimés plus grandes, des alimentations ou des assemblages internes complexes sans augmenter l'encombrement au sol. Il améliore également la convection naturelle, un atout pour la gestion thermique des systèmes à refroidissement passif.

Du point de vue de l'intégration, le format TX est idéal pour les systèmes combinant instrumentation, informatique embarquée, matériel d'acquisition de données ou modules multiples, car il répond simultanément à trois contraintes pratiques : optimisation de l'espace, flexibilité d'agencement interne et comportement thermique. Le TX est particulièrement adapté aux applications où l'entrée et le cheminement des câbles bénéficient d'une conception verticale, notamment pour l'interfaçage avec plusieurs périphériques externes.

Six excellentes raisons d'opter pour un boitier tour >>

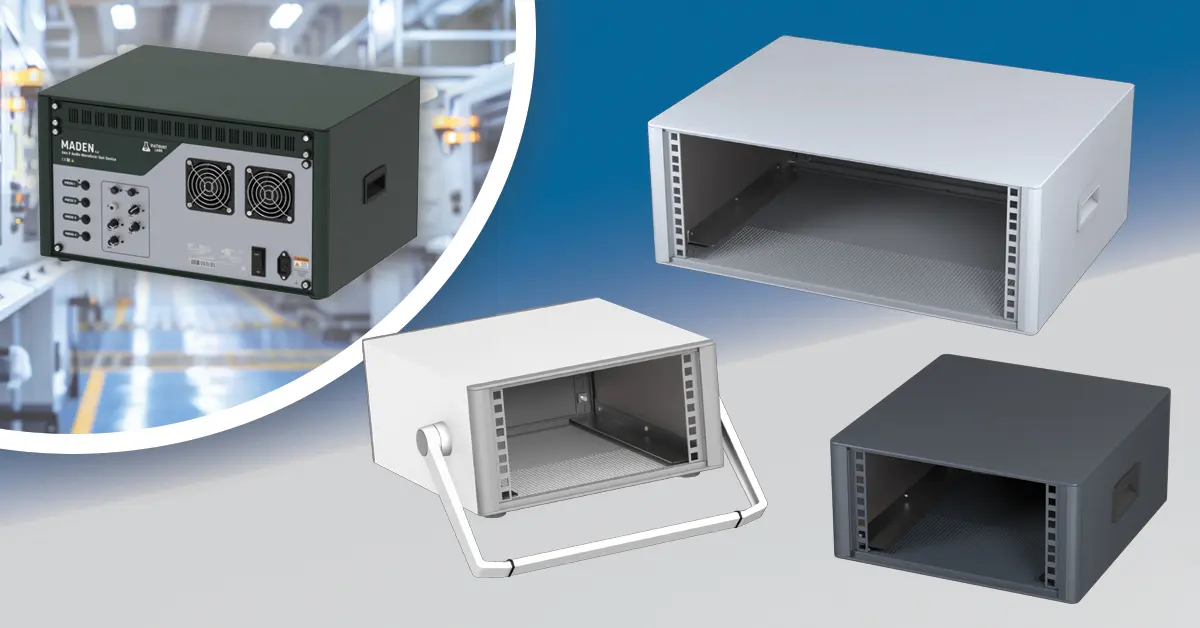

MINI-RACKS DE BUREAU TECHNOMET 19"

La gamme TECHNOMET 19" comble le fossé entre l'instrumentation autonome et les systèmes en rack. Ces boitiers adoptent la largeur de montage standard 19 pouces, mais sont conçus pour une utilisation sur bureau, créant ainsi un environnement de mini-rack.

La compatibilité est leur principal atout. Si votre système est construit autour de sous-racks 19" (84 HP), de modules enfichables ou de panneaux frontaux standardisés, le TECHNOMET 19" vous permet de conserver cette architecture dans un format de bureau. Ceci est particulièrement utile lors du développement, des tests ou dans les petites installations où une baie complète serait superflue.

Le TECHNOMET 19" est idéal pour loger des sous-racks, des alimentations en rack ou des instruments qui pourront être ultérieurement intégrés dans un système en rack complet. Sa robustesse est encore plus évidente lorsqu'il est utilisé avec des baies METCASE telles que COMBIMET. Les ingénieurs peuvent concevoir et déployer des équipements au format 19 pouces de bureau, puis intégrer facilement ces mêmes unités dans un environnement rack sans modifier la conception du boîtier ni l'agencement du panneau avant. Cette continuité réduit les délais de développement et garantit la cohérence entre les gammes de produits.

Les boîtiers TECHMOMET 19 pouces sont également disponibles en largeur 10,5 pouces (standard), avec des poignées de transport inclinables/pivotantes disponibles sur les versions 3U et 4U (en option). Ils permettent d'intégrer proprement et sans compromis un sous-rack de 42 HP ou un panneau avant. Ils offrent un espace latéral suffisant pour les rails de guidage, les fixations internes et le câblage, sans pour autant créer un agencement exigu ou énergivore.

Voir les boitiers TECHMOMET 19"/10,5" >>

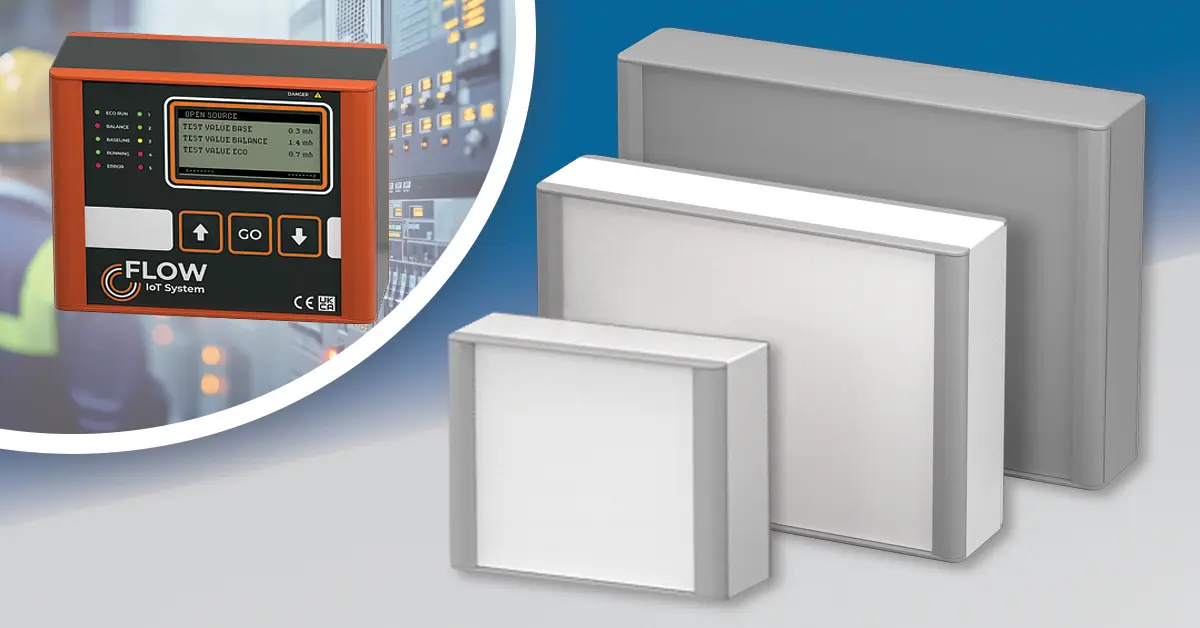

Boitiers IHM TECHNOMET-CONTROL à fixation VESA

Dans de nombreux environnements industriels et médicaux, il n'est ni pratique ni sûr de placer les instruments sur un bureau. Les opérateurs peuvent avoir besoin de commandes à hauteur des yeux, à portée des machines ou équipements, ou dans des espaces restreints.

Les boitiers TECHNOMET-CONTROL sont conçus pour répondre à ces besoins. Ils se caractérisent par une construction robuste, des points de fixation sécurisés et de larges panneaux de commande frontaux, parfaitement adaptés aux écrans standard, aux PC industriels, aux IHM et aux écrans tactiles de différentes tailles.

Ces boitiers sont compatibles avec les écrans standard de fabricants tels que Siemens, Turck Banner, Beijer, Beckhoff et B&R. Le panneau arrière est équipé de fixations VESA MIS-D 100 standard pour une installation aisée. La fixation des boîtiers TECHNOMET-CONTROL sur un bras de suspension permet un positionnement ajustable, améliorant ainsi l'ergonomie et réduisant la fatigue de l'opérateur.

Cette solution est particulièrement avantageuse sur les lignes de production, en salles blanches et en milieu clinique, où la flexibilité et l'accessibilité sont essentielles. Il contribue également à protéger le matériel contre les éclaboussures, la poussière et les dommages accidentels pouvant survenir au niveau de l'établi.

Voir la gamme TECHNOMET-CONTROL >>

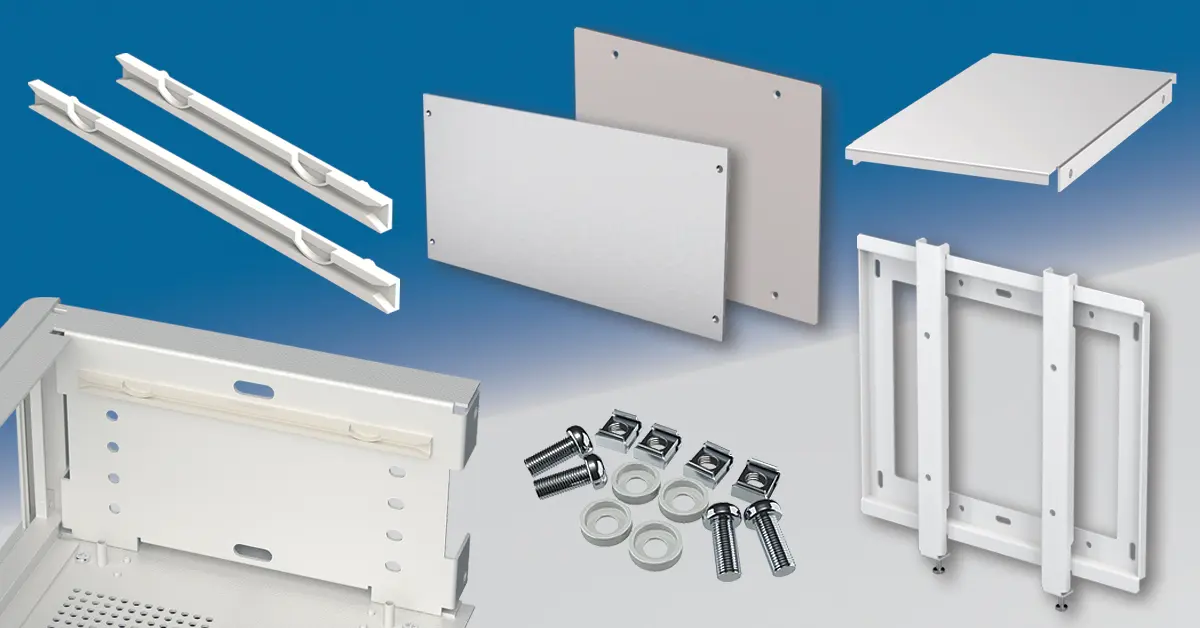

ACCESSOIRES POUR TECHNOMET

L'un des atouts souvent sous-estimés de la gamme TECHNOMET réside dans son écosystème d'accessoires. Ces boitiers ne sont pas de simples unités autonomes ; ils sont conçus dans le cadre d'une approche système globale de la conception d'instrumentation.

Parmi les accessoires courants, on trouve des plaques de montage, des kits d'étagères, des guides pour circuits imprimés, des fixations pour panneaux, des poignées de transport et, le cas échéant, des éléments de montage pour racks et poteaux. Ces accessoires permettent aux ingénieurs de configurer leur boîtier, tant à l'intérieur qu'à l'extérieur, minimisant ainsi le travail de personnalisation nécessaire et générant des économies de temps et d'argent.

La disponibilité d'accessoires pour l'ensemble des gammes contribue également à standardiser les conceptions, notamment pour les équipementiers développant plusieurs produits. Elle réduit le temps d'ingénierie, simplifie l'approvisionnement et garantit une gamme de produits plus homogène, tant sur le plan mécanique qu'esthétique.

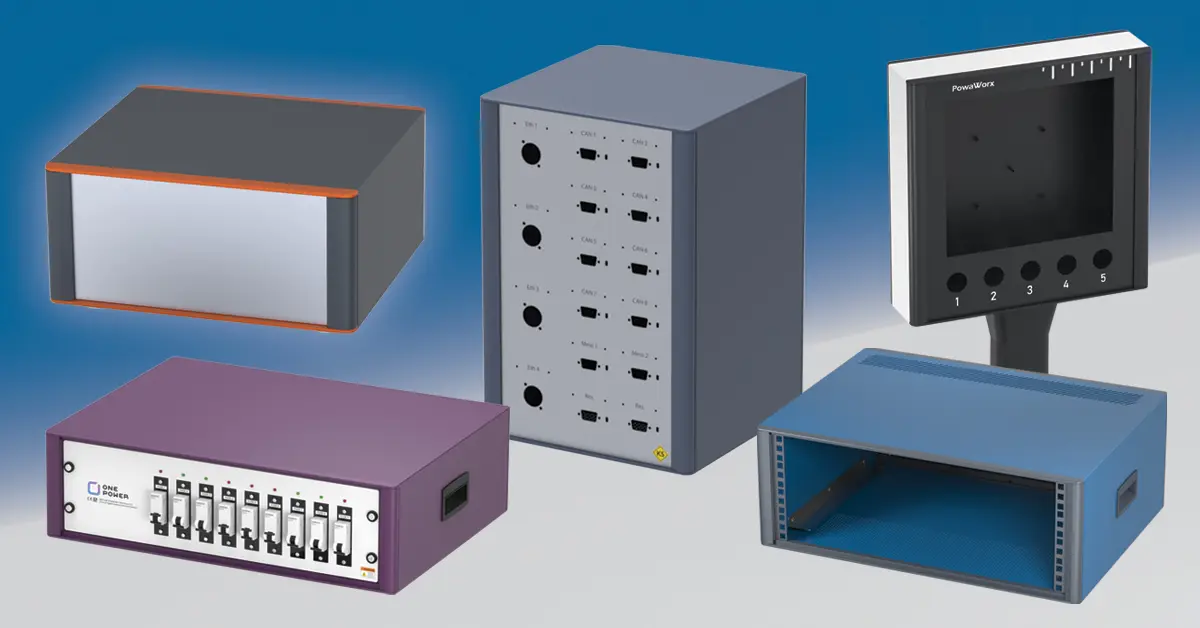

PERSONNALISATION ET FINITIONS

En pratique, rares sont les instruments haut de gamme livrés dans des boitiers entièrement standard. C'est au niveau de la personnalisation que la gamme TECHNOMET révèle tout son potentiel. Sa construction en aluminium se prête exceptionnellement bien à l'usinage CNC, permettant des découpes précises pour les connecteurs, les écrans et les commandes. Les panneaux avant et arrière peuvent bénéficier d'une finition professionnelle par impression numérique, polissage et anodisation, pour un aspect élégant et durable, à l'image de la sophistication des composants électroniques qu'ils renferment.

Parmi les autres services de personnalisation figurent les fixations et les inserts, ainsi que le revêtement en poudre dans des couleurs personnalisées – souvent sans surcoût ni minimum de commande si le code RAL spécifié fait partie de la gamme « toujours en stock ». Les couleurs peuvent être spécifiées par référence RAL ou Pantone, ou en les associant à des échantillons existants.

METCASE réalise l'intégralité du travail de personnalisation en interne. Ceci garantit précision, qualité et traçabilité complète du début à la fin : un seul fournisseur est responsable de l'ensemble du processus de fabrication.

Une conception intelligente et un large choix de boîtiers standard simplifient la production. Les technologies d'usinage et d'impression de pointe permettent de réduire encore les coûts. Cela rend la personnalisation possible même pour les commandes en petites séries, un atout majeur pour les applications d'instrumentation de niche.

Voir l'ensemble des services de personnalisation >>

Étape suivante...

• Demander un devis
  - Choisissez votre modèle préféré
  - Sélectionnez un produit au sein de cette gamme
  - Cliquez sur le bouton « Ajouter au panier »
  - Indiquez 1 dans la case « Devis »
• Obtenir des plans
  - Inscrivez-vous pour télécharger les plans 3D du boitier
  - Choisissez le plan 3D au format de votre choix (stp, sat ou x_t)
  - Connectez-vous (utilisateur déjà enregistré) ou inscrivez-vous pour créer votre espace.
• Contactez-nous : remplissez le formulaire de contact en ligne et ennvoyez-nous votre demande par e-mail. Vous pouvez joindre des documents (10 Mo maximum).
• Besoin d'aide ? Contactez notre équipe commerciale pour obtenir des conseils techniques d'experts et renseignez-vous sur nos services de personnalisation.
