SIX BONNES RAISONS DE SPÉCIFIER UN BOITIER TOUR POUR VOS APPAREILS ÉLECTRONIQUES

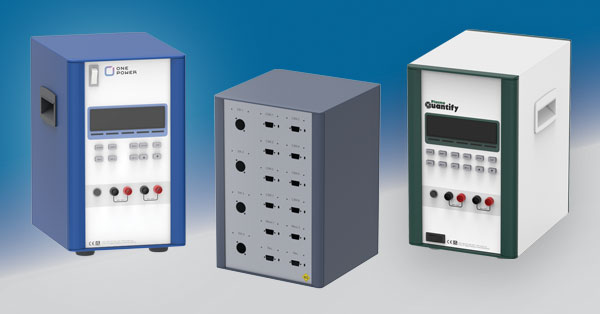

Boitiers de type tour TECHNOMET TX

COMMENT UN BOITIER TOUR PEUT VOUS AIDER

Les nouveaux boitiers tour TECHNOMET TX résolvent de nombreux problèmes de conception électronique. L'espace supplémentaire qu'ils offrent est un avantage évident, surtout avec un encombrement aussi compact, mais ils présentent également d'autres avantages. Voici six bonnes raisons d'opter pour un boîtier tour…

1. ESPACE SUPPLÉMENTAIRE, ENCOMBREMENT RÉDUIT

Cet avantage est évident, mais il mérite d'être approfondi. Il est important de noter que même la plus grande tour TECHNOMET TX ne mesure que 220 mm de large sur 300 mm de profondeur. C'est pratiquement la taille d'une feuille A4. Et pourtant, avec une hauteur de 350 mm, le plus grand nouveau TX offre 37,50 % d'espace supplémentaire par rapport au TECHNOMET, le plus grand de tous.

2. GESTION THERMIQUE AMÉLIORÉE

Cela peut paraître paradoxal, mais les boîtiers hauts peuvent être plus efficaces pour réguler la température. On pourrait facilement supposer que les boitiers plus larges et plus plats évacuent mieux la chaleur. C'est le cas dans les systèmes utilisant la conduction thermique ou des dissipateurs thermiques externes, surtout s'ils sont équipés de ventilateurs ou s'ils offrent un bon contact thermique avec une surface de dissipation thermique.

Mais dans les systèmes à convection passive, les boitiers hauts dissipent généralement la chaleur plus rapidement grâce à une meilleure circulation d'air naturelle de bas en haut. Ils exploitent pleinement la convection naturelle, permettant ainsi d'économiser l'énergie nécessaire à l'alimentation des ventilateurs.

De plus, les boîtiers tour facilitent la création de zones de circulation d'air ou de chambres thermiques, idéales pour isoler les composants générateurs de chaleur (tels que les alimentations et les processeurs) des composants plus sensibles à la température. composants. Cela améliore la fiabilité globale de l'appareil et/ou du système.

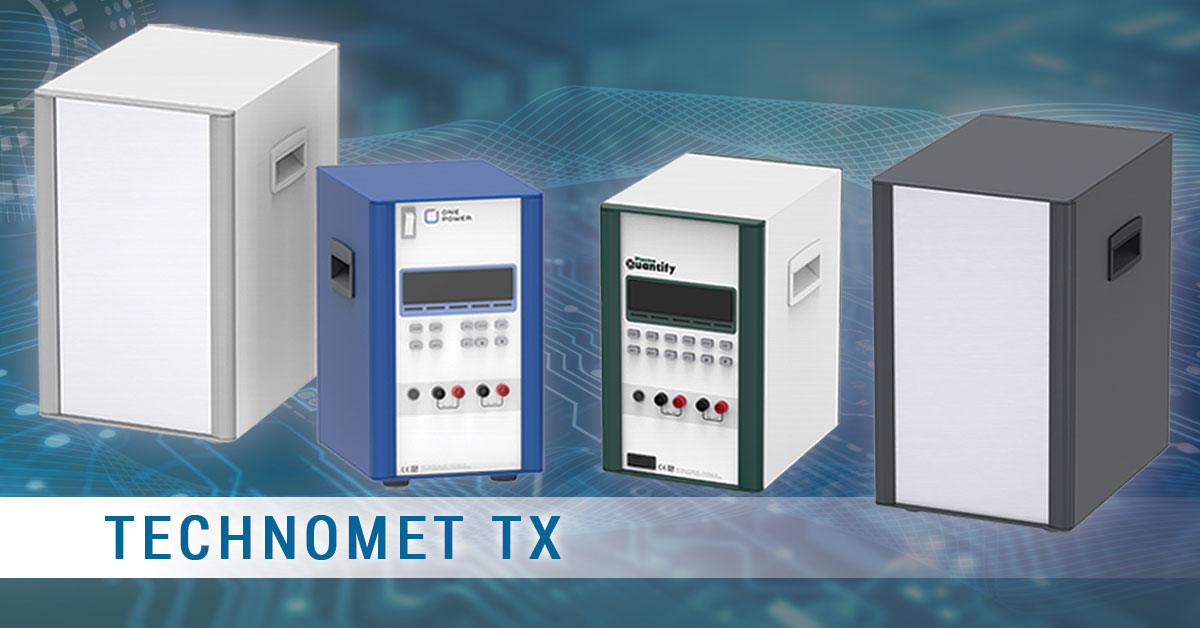

Boitiers de type tour TECHNOMET TX

3. FACILITÉ D'ACCÈS

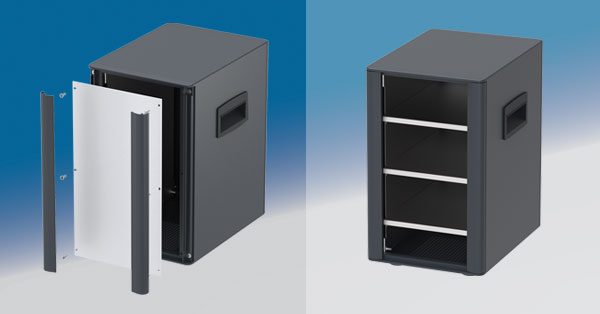

L'empilage vertical permet d'accéder facilement aux composants, ports et connecteurs sans démontage complet. L'accès a toujours été une priorité pour tous les boitiers TECHNOMET. Le retrait du panneau avant ou arrière permet de faire coulisser les circuits imprimés dans les rails de guidage ou de dévisser une carte fixée aux piliers de montage de la base.

La conception multi-étagères du TECHNOMET TX haut permet de visualiser et d'inspecter davantage de composants. Au lieu de rails de guidage pour circuits imprimés, le TX est équipé d'étagères (accessoires). Chaque TX peut accueillir jusqu'à trois ou quatre étagères, selon les dimensions spécifiées : 175 x 240 x 280 mm ou 220 x 300 x 350 mm.

4. GESTION EFFICACE DES CÂBLES

Le câblage peut être acheminé plus facilement dans une structure verticale, où la gravité et les chemins de routage naturels jouent en votre faveur. Les tours sont également mieux adaptées aux panneaux d'E/S arrière ou inférieurs et aux faisceaux de câbles multicouches.

La configuration d'un boitier tour permet de segmenter les câbles verticalement selon leur fonction. Par exemple :

  • Couche de base : câblage d'alimentation et secteur
  • Couche intermédiaire : câblage de traitement du signal et de contrôle
  • Couche supérieure : câblage de données ou d'interface d'E/S.

Cette séparation logique permet d'éviter les interférences de signaux et facilite l'identification et le routage des câbles sans chevauchement. Le câblage peut passer directement entre les composants à différents niveaux, avec un minimum de courbures et de détours. Les longueurs de câbles sont réduites, minimisant ainsi la résistance et la perte de signal. Il est également possible de supprimer certains points de connexion, améliorant ainsi la fiabilité.

5. ERGONOMIE AMÉLIORÉE

Sur un établi ou dans un laboratoire, un boitier vertical permet de maintenir les écrans, les indicateurs ou les interfaces utilisateur à hauteur des yeux. L'utilisateur n'a ainsi plus besoin de se pencher ou de se pencher, surtout assis à son poste de travail.

Il améliore la visibilité et le confort de l'utilisateur lors d'une utilisation prolongée, facilitant ainsi l'accessibilité pour la surveillance ou les réglages en temps réel. Ceci est particulièrement utile dans les environnements de test, les laboratoires de R&D ou les salles de contrôle où les ingénieurs et les techniciens interagissent fréquemment avec l'unité.

6. ÉVOLUTIVITÉ

L'évolutivité est l'un des avantages les plus pratiques et précieux des boitiers de type tour. Leur format vertical se prête naturellement à l'extension du système, à la conception modulaire et à la pérennité, autant d'éléments clés pour les ingénieurs, les OEM et les équipes de R&D qui construisent des systèmes électroniques susceptibles d'évoluer.

Le format vertical d'un boitier tour offre Une marge de manœuvre est nécessaire pour les futures mises à niveau, qu'il s'agisse d'ajouter des circuits imprimés ou des cartes de contrôle supplémentaires, des modules de conditionnement de signaux, des blocs d'alimentation, des bornes ou des connecteurs d'E/S, des systèmes de refroidissement ou des ventilateurs. L'extension ne nécessite pas d'espace supplémentaire sur le bureau ou l'armoire ; il suffit de planifier la croissance verticale interne : il est essentiel de prévoir une marge de manœuvre lors de la spécification du boitier.

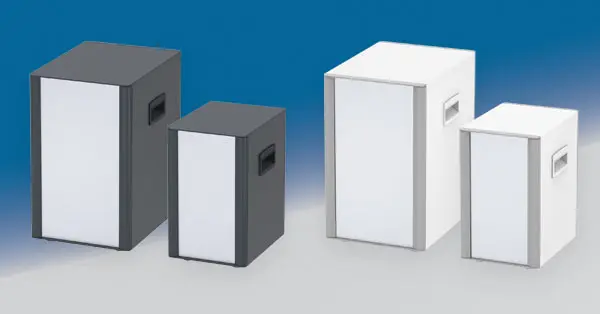

Boitiers de type tour TECHNOMET TX

POURQUOI CHOISIR TECHNOMET TX POUR LES BOITIERS TOUR ?

TECHNOMET est notre gamme haut de gamme de boitiers d'instruments en aluminium. Leur esthétique élégante souligne la qualité de vos appareils électroniques de pointe. TECHNOMET présente un design moderne et cohérent, sans vis de fixation visibles. Les cadres avant et arrière moulés sous pression s'intègrent parfaitement au boîtier principal, créant ainsi un aspect lisse.

La nouvelle variante TX est la dernière-née de la gamme TECHNOMET. Des trous de ventilation sont présents en standard sur la base et le panneau arrière, ainsi que des points de masse M4 sur tous les panneaux. Chaque boitier est également équipé de poignées latérales et de pieds antidérapants en ABS. Le panneau avant est fourni séparément en tant qu'accessoire.

Voir les boitiers d'instruments TECHNOMET >>

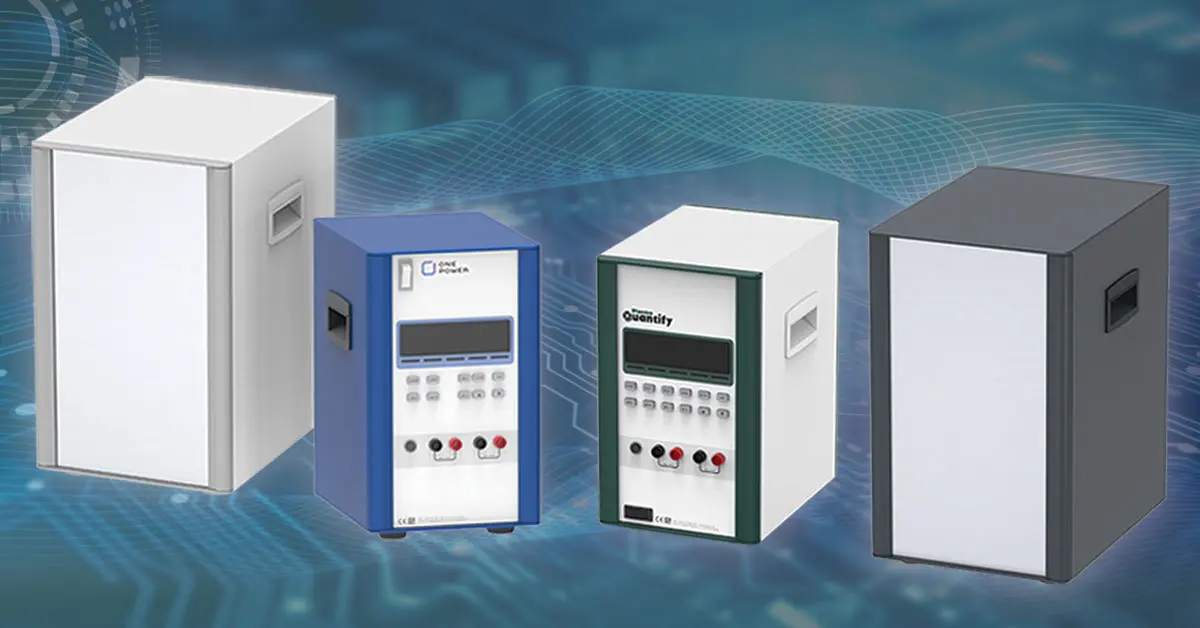

Boitiers de type tour TECHNOMET TX

BOITIERS ÉLECTRONIQUES ENTIÈREMENT PERSONNALISÉS

Comme tous les boitiers METCASE, les boitiers TECHNOMET TX sont entièrement personnalisables et prêts à accueillir vos composants électroniques. Usinés sur mesure et entièrement personnalisés, ces boîtiers peuvent être livrés directement de votre zone de réception à votre ligne de production.

Grâce à leur conception intelligente, nos boitiers sont facilement personnalisables, même en petites séries. Ils constituent donc un choix judicieux pour des applications de niche telles que l'instrumentation hautement spécialisée. Nos services de personnalisation incluent des dimensions sur mesure, des faces avant personnalisées, l'usinage CNC (poinçonnage, pliage, fraisage, perçage et taraudage), des fixations et des inserts, le thermolaquage, la peinture liquide et l'impression numérique de qualité photo des légendes, logos et graphiques.

Tout le travail de personnalisation est réalisé en interne pour garantir une qualité supérieure et une responsabilité totale. Cela vous permet de gagner du temps et de l'argent. C'est également plus respectueux de l'environnement, car les boîtiers ne nécessitent pas de transport entre plusieurs fournisseurs.
