Comment spécifier des boitiers électroniques en métal sur mesure

boîtiers personnalisés

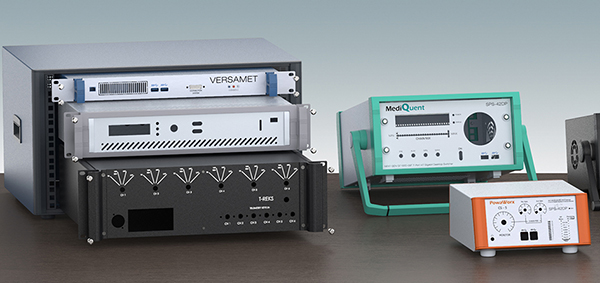

Les boitiers électroniques fabriqués en aluminium plié présentent un avantage significatif par rapport à leurs homologues en plastique et moulés sous pression en ce qui concerne la personnalisation - des coûts d'outillage bien inférieurs. Aucun moule ni matrice n'est utilisé… vous pouvez donc personnaliser des boitiers de rack 19 ”et des armoires d'instruments en aluminium standard dans des volumes beaucoup plus faibles.

Ceci est particulièrement important pour les instruments de bureau qui ont tendance à être produits en petites quantités. La modification d'un boitier standard est l'option idéale pour les concepteurs d'instrumentation électronique, car elle est plus rapide et plus économique que la création d'un boîtier entièrement personnalisé dès le départ (bien que ce soit toujours une option, en particulier si vous tirez parti du prototypage dédié de METCASE. un service).

Pourquoi traiter directement avec les fabricants de boîtiers, c'est mieux

Lors de la conception d'un nouveau produit, il est toujours préférable de considérer le boitier aussi tôt que possible dans le processus. Cela peut sembler contre-intuitif, mais il est préférable de spécifier la taille du boîtier avant le PCB. En effet, le boitier dictera la taille du circuit imprimé et jouera un rôle important dans la détermination de l'emplacement des composants. Spécifiez d'abord le circuit imprimé et vous risquez de manquer des économies de coûts… vous pouvez choisir un boitier de rack 19” ou un boitier de bureau en métal plus grand que ce dont vous avez réellement besoin. Il est possible que d’autres fournisseurs, tels que les distributeurs, ne vous communiquent pas de telles informations. Ils peuvent simplement vous vendre le boitier que vous aviez initialement demandé - sans aller plus loin pour vérifier si c’est le cas dont vous avez réellement besoin, ou si une autre solution pourrait être meilleure.

Il est toujours préférable de traiter directement avec un fabricant de boîtiers dédié, car vous pouvez parler directement à des ingénieurs spécialisés dans le boîtier qui peuvent vous donner des conseils techniques d'experts sur les boîtiers qu'ils ont aidés à concevoir et à utiliser chaque jour. Mais tous les fabricants de boitiers ne sont pas identiques. Ils offrent tous un usinage CNC, des façades personnalisées, des fixations et des inserts - c’est une donnée absolue. Mais ce qui distingue un fabricant d’armoires spécialisé tel que METCASE, c’est notre capacité à fournir toute la gamme de services de personnalisation sous un même toit (et à l’ensemble de notre support).

Obtenez le meilleur départ - Regardez nos vidéos de clôture en premier

La spécification d'un boitier personnalisé personnalisé commence par la sélection du boitier standard adapté à vos besoins. une solution qui répond à toutes vos exigences techniques en termes d’ergonomie, de facilité d’accès aux composants, d’esthétique et de facilité d’installation. Et le processus est tellement plus simple sur le site Web de METCASE car il existe une vidéo avec vue éclatée pour chaque modèle que nous proposons… vous pouvez donc constater à quel point il est facile de retirer des panneaux, d’installer des cartes de circuit imprimé et d’installer le boîtier dans un rack. Si une image vaut mille mots, une vidéo vaut un million.

Téléchargez des modèles 3D, voyez à quoi ressemblera votre boîtier personnalisé

Chaque boitier de notre site Web comporte des modèles / dessins 3D téléchargeables afin que vous puissiez voir à quoi ressemblera votre boitier terminé avec tous vos composants. Vous devez d’abord vous enregistrer pour les modèles 3D - cela vous donnera accès à notre gamme complète de fichiers X_T, STP et SAT. Téléchargez aussi les PDF Ces fichiers PDF sont accessibles à tous - vous n’avez pas besoin de vous inscrire.

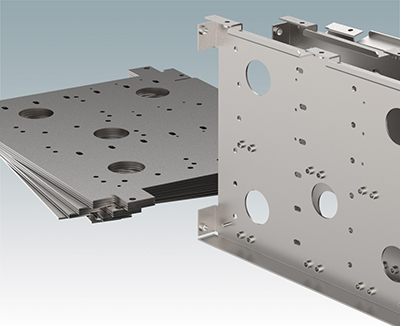

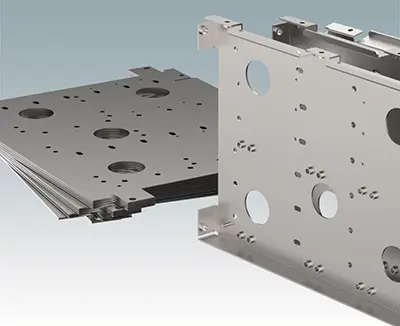

POINÇONNAGE ET PLIAGE CNC

Spécifiez l'usinage CNC en toute simplicité

Tous les fabricants peuvent proposer un usinage CNC, mais offrent-ils toute la gamme de services tels que METCASE? Et permettent-ils de spécifier aussi rapidement et facilement que nous? La spécification de l'usinage n'a jamais été aussi simple, car vous pouvez désormais ajouter des matériaux, des finitions et des découpes à votre liste de commandes comme s'il s'agissait de produits. Pour plus de détails ici.

Notre service d'usinage CNC comprend:

  • poinçonnage - trous, fentes, demi-cisailles, fossettes, trous éclatés et grilles d'aération
  • pliage - coins, onglets, brides, plis hollandais et joggings
  • fixations, inserts et linings
  • fraisage, perçage et taraudage - trous et fentes pour connecteurs, commutateurs, affichages, ventilateurs.

Nous travaillons selon vos spécifications et vos dessins avec une tolérance de +/- 0,1 mm pour les découpes, les zones en retrait, les trous pour des longueurs allant jusqu'à 30 mm et de +/- 0,15 mm pour des longueurs allant jusqu'à 120 mm. Le rayon d'angle minimal est de 1 mm.

FIXATIONS ET INSERTS

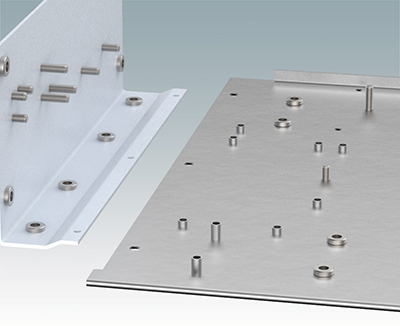

Comment spécifier des fixations et des inserts

Il est extrêmement simple de spécifier des goujons de fixation, des entretoises, des écrous à auto-serrage, des écrous de panneau à angle droit et des fixations de serre-câbles. Ajoutez-les simplement à votre liste de commande en tant que codes de produits individuels (tout comme les découpes énumérées ci-dessus dans la section usinage CNC). Chaque fixation indiquée sur le site Web comporte une icône d’information «i» donnant des détails complets sur les tailles de filetage (M2, M3, etc.), les longueurs (mm) et les diamètres des trous de montage (Ø mm). Et encore une fois, nous avons un guide facile à suivre pour vous guider tout au long du processus. En savoir plus ici.

COLORIS PERSONNALISÉS ET FINITIONS

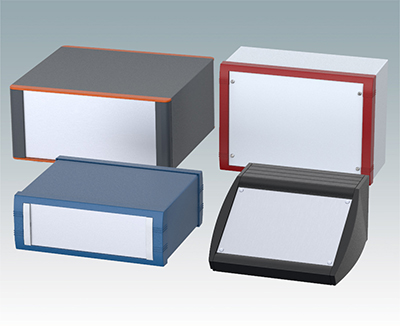

Spécifier des boitiers métalliques dans des couleurs personnalisées

Il existe une perception (ou plutôt une idée fausse) selon laquelle il est plus onéreux de spécifier un boitier dans une couleur personnalisée, tout simplement parce qu’il n’est pas disponible dans les nuances standard standard de gris clair (RAL 7035) ou noir (RAL 9005). Rien n’est plus éloigné de la vérité. Nous conservons une large gamme de couleurs personnalisées «toujours en stock» dans les peintures polyester en poudre et les peintures humides résistantes aux copeaux. Et (plutôt que des fixations, des inserts et un usinage CNC), vous spécifiez les couleurs simplement en les ajoutant à votre liste comme si elles étaient un produit.

Les options incluent également un blindage CEM chargé de nickel (pour les pièces en plastique), une finition sans défaut, une anodisation naturelle et en couleur, une finition anti-corrosion Interlox 338, du zinc et des passivants transparents. Mais ce n’est que le début: l’impression numérique couleur de qualité photo CMJN vous permet de porter légendes, logos et marques à un autre niveau…

SERVICE D'IMPRESSION NUMÉRIQUE

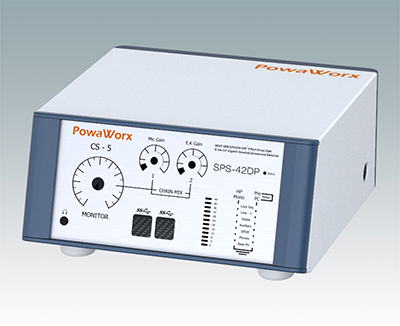

Tirez le meilleur parti de l'impression numérique

L'impression numérique - de par sa nature même - est tellement plus facile à configurer que les méthodes traditionnelles d'écran et de tampographie. Et il y a très peu de déchets. Ces facteurs le rendent viable pour les commandes de faible volume et parfait pour les boitiers d'instruments d'application de niche. Et l'impression numérique ne concerne pas uniquement les légendes et les logos minuscules. Spécifiez l'impression en qualité 1 800 x 1 800 dpi jusqu'à une taille de 600 x 420 mm. Ou bien, imprimez sur des boitiers d’une hauteur maximale de 150 mm.

La taille de notre imprimante à plat nous permet de créer un grand nombre d'étiquettes de produits à la fois. Ceci, combiné au séchage UV UV et à l’impression simultanée de couleur et de blanc, accélère l’ensemble du processus, vous permettant ainsi de commercialiser vos produits finis beaucoup plus rapidement. L’impression numérique est idéale pour les panneaux avant personnalisés. Envoyez-nous simplement vos fichiers numériques et nous ferons le reste. Nos formats préférés sont les fichiers PDF, EPS, AI (Adobe Illustrator) DXF et DWG vectoriels - mais nous acceptons également les formats de fichier PSD, JPG, TIFF et autres. En savoir plus ici.

Voir le service de personnalisation >>
