M5635215

UNIMET-PLUS 4

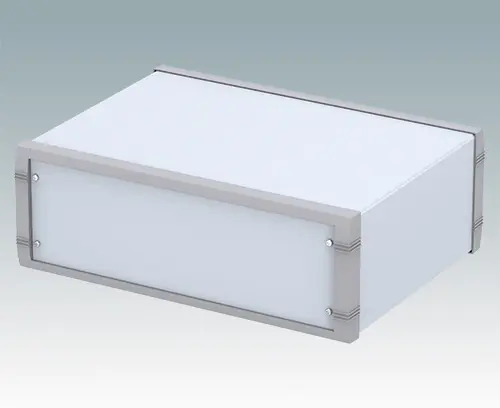

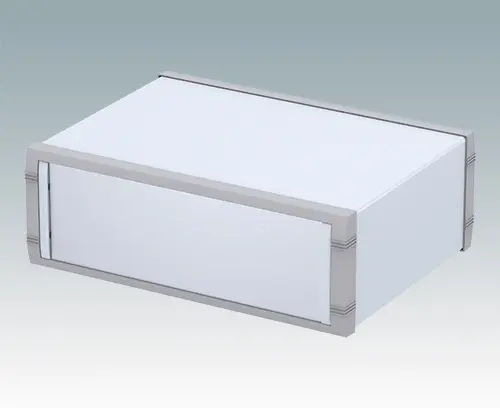

Boitier moderne en aluminium utilisable pour les applications de table et portables. Chassis interne pré-assemblé avec quatre guides-cartes encliquetables. Quatre positions de guide standard – sur demande, des perçages supplémentaires. Des cadres frontaux et arrières élégants qui s’asaptent au boîtier. Plaque arrière amovible et quatre pieds anti-glissants et autoadhésifs inclus. Kit de plaque avant en accessoire.

Version

Sans poignée étrier

Fourniture

Partie supérieure, base/chassis, cadre frontal (x2), plaque arrière, guide-cartes (x4), M3 x 8 mm (x8), M4 x 16 mm (x8), et pied du boitier (x4).

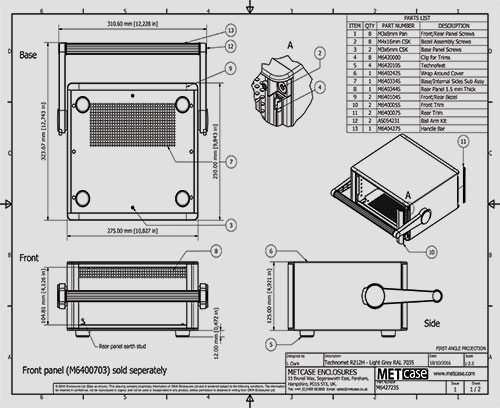

Plan 2D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour M5635215

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires

M5600001 Jeu pour montage des circuits imprimés

M5600001

Jeu pour montage des circuits imprimés Kit de dix inserts M3 en plastique pour montage de circuits imprimés à placer n'importe où dans le boitier. Hauteur des inserts 10 mm. Pour trous de Ø3,2 mm dans la plaque inférieure. Fourni avec vis de fixation M3.

Si des vis de fixation du circuit imprimé ou de la plaque de montage sont nécessaires, veuillez consulter notre kit de vis M5600010.

Fourniture 10 plots moulés M3x10 mm, 10 vis de fixation à tête fraisée M3 x 6 mm.

M5600001

Jeu pour montage des circuits imprimés
Produit ajouté à votre panier

Noir RAL 9005
M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

M5600010

Vis de fixation du circuit imprimé, M3
Produit ajouté à votre panier

Zingué
6mm

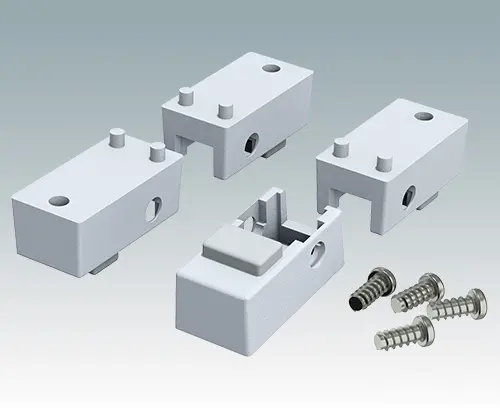

M5600015 Pieds du boitier, kit 1

M5600015

Pieds du boitier, kit 1 Pieds de boitiers universels utilisables pour boitiers en matière plastique ou en métal à l'épaisseur maximale de paroi de 4 mm.

Version Sans pied basculable.

Fourniture Éléments de base (x4), capuchon en TPE antidérapant (x4) et vis autotaraudeuses (x4).

M5600015

Pieds du boitier, kit 1
Produit ajouté à votre panier

Gris clair RAL 7035
34x17x16mm

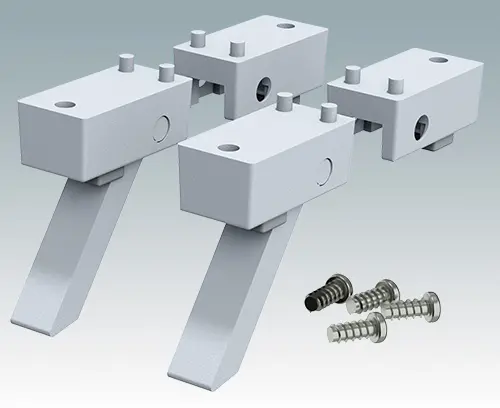

M5600045 Pieds du boitier, kit 2

M5600045

Pieds du boitier, kit 2 Pieds de boitiers universels utilisables pour boitiers en matière plastique ou en métal à l'épaisseur maximale de paroi de 4 mm.

Pieds basculable:
F Max. 200 N (TÜV SÜD examiné: ASTM D642-00 - essai de compression)
3.69 kg de charge (TÜV SÜD examiné: DEF STAN 00-35 Pt 4 Iss. 3 - renverser essai)

Version Avec pied basculable.

Fourniture Éléments de base (x4), capuchon en TPE antidérapant (x4), pieds basculable (x2) et vis autotaraudeuses (x4).

M5600045

Pieds du boitier, kit 2
Produit ajouté à votre panier

Gris clair RAL 7035
34x17x16mm
M5700202 Guide-carte, 216mm

M5700202

Guide-carte, 216mm Guide-carte encliquetable pour cartes de 1,6 mm d'épaisseur. Reportez-vous au plan pour plus de détails sur les perçages. Convient pour les boîtiers Unimet-Plus 3/3H/4/4H/5/5H/6/6H.

Remarque : Tous les boîtiers Unimet-Plus sont pré-équipés de 4 guides.

Fourniture 1 guide-carte

M5700202

Guide-carte, 216mm
Produit ajouté à votre panier

Blanc
M5700620 Kit de plaque avant (4/4H)

M5700620

Kit de plaque avant (4/4H) Kit de plaque avant pour boîtiers Unimet 4/4H et Unimet-Plus 4/4H. Les bandes d'obturation masquent les vis de montage et tiennent lieu de guide pour un clavier à membrane ou une étiquette de produit.

Fourniture Plaque avant, 2 bandes d'obturation (fixations fournies avec les boitiers)

M5700620

Kit de plaque avant (4/4H)
Produit ajouté à votre panier

Anodisé mat
319,5x2x100,1mm
Matériau

Couleur
Gris clair/gris fenêtre RAL 7035/7040
Standards
conforme REACH
conforme RoHS
Largeur
350 mm
Profondeur
263 mm
Hauteur
120 mm
Long. circuit imprimé,
partie inférieure
254 mm
Larg. circuit imprimé,
partie inférieure
304 mm

Fichier de catalogue

Plans

Modèles 3D

Poids/1 pc
2 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
UK

Consultez nos services de modification et n'oubliez pas de demander un devis !
