M5619335 UNIMET 19

M5619335

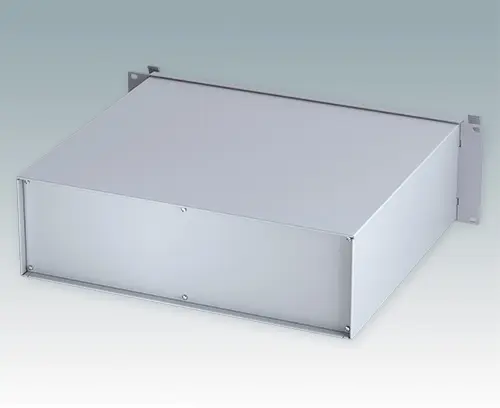

UNIMET 19" 3Ux380mm

Boitier pour rack 19’’, moderne et haut de gamme avec poignées de confort intégrées. Construction en aluminium avec cadre frontal moulé sous pression, partie supérieure au bord replié; la plaque inférieure et la plaque arrière amovibles permettent une bonne accessibilité. Kit de plaque avant en accessoire.

Fourniture

Partie supérieure, plaque inférieure, cadre frontal 19”, plaque arrière, M4 x 16 mm (x4), M3 x 8 mm (x6), M3 x 8 mm (x6) et M3 x 8 mm (x4). Fourni entièrement assemble.

  • Composants du système utilisables

Accessoires

M5600001 Jeu pour montage des circuits imprimés

M5600001

Jeu pour montage des circuits imprimés Kit de dix inserts M3 en plastique pour montage de circuits imprimés à placer n'importe où dans le boitier. Hauteur des inserts 10 mm. Pour trous de Ø3,2 mm dans la plaque inférieure. Fourni avec vis de fixation M3.

Si des vis de fixation du circuit imprimé ou de la plaque de montage sont nécessaires, veuillez consulter notre kit de vis M5600010.

Fourniture 10 plots moulés M3x10 mm, 10 vis de fixation à tête fraisée M3 x 6 mm.

Fermer

M5600001

Jeu pour montage des circuits imprimés PA 6
Noir RAL 9005
M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

Fermer

M5600010

Vis de fixation du circuit imprimé, M3 Acier
Zingué
6mm
M5600015 Pieds du boitier, kit 1

M5600015

Pieds du boitier, kit 1 Pieds de boitiers universels utilisables pour boitiers en matière plastique ou en métal à l'épaisseur maximale de paroi de 4 mm.

Version Sans pied basculable.

Fourniture Éléments de base (x4), capuchon en TPE antidérapant (x4) et vis autotaraudeuses (x4).

Fermer

M5600015

Pieds du boitier, kit 1 ABS (UL 94 HB)
Gris clair RAL 7035
34x17x16mm
M5600045 Pieds du boitier, kit 2

M5600045

Pieds du boitier, kit 2 Pieds de boitiers universels utilisables pour boitiers en matière plastique ou en métal à l'épaisseur maximale de paroi de 4 mm.

Pieds basculable:
F Max. 200 N (TÜV SÜD examiné: ASTM D642-00 - essai de compression)
3.69 kg de charge (TÜV SÜD examiné: DEF STAN 00-35 Pt 4 Iss. 3 - renverser essai)

Version Avec pied basculable.

Fourniture Éléments de base (x4), capuchon en TPE antidérapant (x4), pieds basculable (x2) et vis autotaraudeuses (x4).

Fermer

M5600045

Pieds du boitier, kit 2 ABS (UL 94 HB)
Gris clair RAL 7035
34x17x16mm
M5900016 Kit de montage pour châssis 19"

M5900016

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique noir (x4).

Fermer

M5900016

Kit de montage pour châssis 19" Noir RAL 9005
M5900030 Kit de plaque avant (3U)

M5900030

Kit de plaque avant (3U) Kit de plaque avant pour boîtiers Mettec et Unimet 3U x 19". Les bandes d'obturation masquent les vis de montage et tiennent lieu de guide pour un clavier à membrane ou une étiquette de produit.

Fourniture Plaque avant, 2 bandes d'obturation (fixations fournies avec les boitiers).

Fermer

M5900030

Kit de plaque avant (3U) Aluminium
Anodisé mat
392,5x2x111mm
M6000035 Kit de montage pour châssis 19"

M6000035

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique gris clair (x4).

Fermer

M6000035

Kit de montage pour châssis 19" Gris clair RAL 7035
  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Matériau
Couleur
Gris clair/gris fenêtre RAL 7035/7040
Standards
IEC 297-1
conforme REACH
conforme RoHS
DIN 41494
Hauteur
132,5 mm
Largeur
482,6 mm
Profondeur
380 mm
Unités de hauteur
3 U
Long. circuit imprimé,
partie inférieure
345 mm
Larg. circuit imprimé,
partie inférieure
360 mm

Fichier de catalogue

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
3 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
