M5619235

UNIMET 19" 2Ux380mm

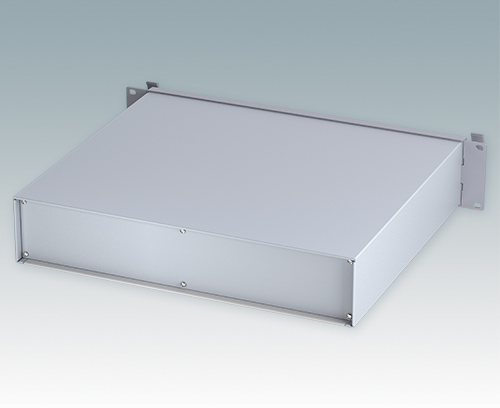

Boitier pour rack 19’’, moderne et haut de gamme avec poignées de confort intégrées. Construction en aluminium avec cadre frontal moulé sous pression, partie supérieure au bord replié; la plaque inférieure et la plaque arrière amovibles permettent une bonne accessibilité. Kit de plaque avant en accessoire.

Fourniture

Partie supérieure, plaque inférieure, cadre frontal 19”, plaque arrière, M4 x 16 mm (x4), M3 x 8 mm (x6), M3 x 8 mm (x6) et M3 x 8 mm (x4). Fourni entièrement assemble.

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour M5619235

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires

M5600001 Jeu pour montage des circuits imprimés

M5600001

Jeu pour montage des circuits imprimés Kit de dix inserts M3 en plastique pour montage de circuits imprimés à placer n'importe où dans le boitier. Hauteur des inserts 10 mm. Pour trous de Ø3,2 mm dans la plaque inférieure. Fourni avec vis de fixation M3.

Si des vis de fixation du circuit imprimé ou de la plaque de montage sont nécessaires, veuillez consulter notre kit de vis M5600010.

Fourniture 10 plots moulés M3x10 mm, 10 vis de fixation à tête fraisée M3 x 6 mm.

M5600001

Jeu pour montage des circuits imprimés
Produit ajouté à votre panier

Noir RAL 9005
M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

M5600010

Vis de fixation du circuit imprimé, M3
Produit ajouté à votre panier

Zingué
6mm
M5600015 Pieds du boitier, kit 1

M5600015

Pieds du boitier, kit 1 Pieds de boitiers universels utilisables pour boitiers en matière plastique ou en métal à l'épaisseur maximale de paroi de 4 mm.

Version Sans pied basculable.

Fourniture Éléments de base (x4), capuchon en TPE antidérapant (x4) et vis autotaraudeuses (x4).

M5600015

Pieds du boitier, kit 1
Produit ajouté à votre panier

Gris clair RAL 7035
34x17x16mm
M5600045 Pieds du boitier, kit 2

M5600045

Pieds du boitier, kit 2 Pieds de boitiers universels utilisables pour boitiers en matière plastique ou en métal à l'épaisseur maximale de paroi de 4 mm.

Pieds basculable:
F Max. 200 N (TÜV SÜD examiné: ASTM D642-00 - essai de compression)
3.69 kg de charge (TÜV SÜD examiné: DEF STAN 00-35 Pt 4 Iss. 3 - renverser essai)

Version Avec pied basculable.

Fourniture Éléments de base (x4), capuchon en TPE antidérapant (x4), pieds basculable (x2) et vis autotaraudeuses (x4).

M5600045

Pieds du boitier, kit 2
Produit ajouté à votre panier

Gris clair RAL 7035
34x17x16mm
M5900016 Kit de montage pour châssis 19"

M5900016

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique noir (x4).

M5900016

Kit de montage pour châssis 19"
Produit ajouté à votre panier
Noir RAL 9005
M5900020 Kit de plaque avant (2U)

M5900020

Kit de plaque avant (2U) Kit de plaque avant pour boîtiers Mettec et Unimet 2U x 19". Les bandes d'obturation masquent les vis de montage et tiennent lieu de guide pour un clavier à membrane ou une étiquette de produit.

Fourniture Plaque avant, 2 bandes d'obturation (fixations fournies avec les boitiers).

M5900020

Kit de plaque avant (2U)
Produit ajouté à votre panier

Anodisé mat
392,5x2x67,1mm
M6000035 Kit de montage pour châssis 19"

M6000035

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique gris clair (x4).

M6000035

Kit de montage pour châssis 19"
Produit ajouté à votre panier
Gris clair RAL 7035
Matériau

Couleur
Gris clair/gris fenêtre RAL 7035/7040
Standards
IEC 60297-3
conforme REACH
conforme RoHS
DIN 41494
Hauteur
88 mm
Largeur
482,6 mm
Profondeur
380 mm
Unités de hauteur
2 U
Long. circuit imprimé,
partie inférieure
345 mm
Larg. circuit imprimé,
partie inférieure
360 mm

Fichier de catalogue

Plans

Modèles 3D

Vue 3D PDF (Ouvrir dans Acrobat Reader)

Poids/1 pc
2,5 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
UK
