M6423124 Technomet SL110

M6423124

Technomet SL110

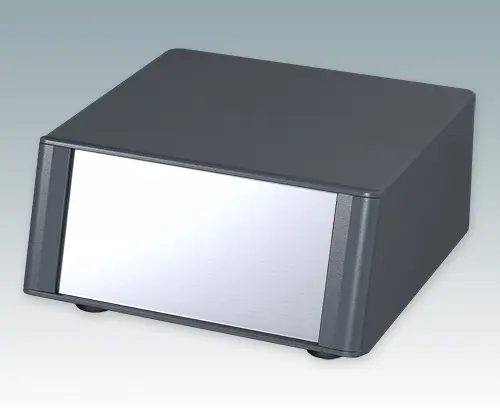

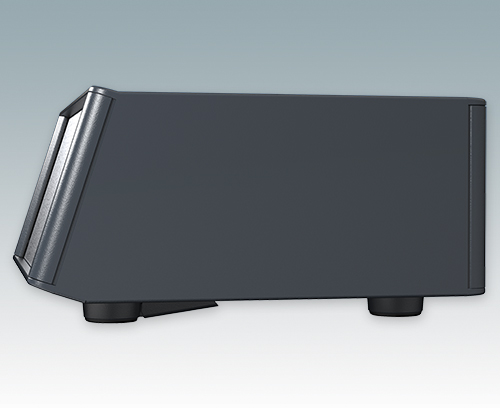

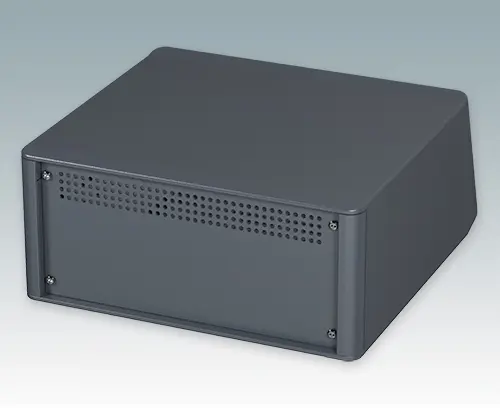

Boitiers modernes et élégants avec panneau avant incliné pour électronique de table. Cadres frontaux et arrière élégants sur le corps de boitier en aluminium. Des cache-vis encliquetables à l'avant et l'arrière masquent les vis de fixation du boitier et celles de la plaque avant, et confèrent ainsi à l'ensemble une apparence très professionnelle. La base du châssis interne pré-assemblé comprend quatre pieds de montage M3 pour carte de circuits imprimés. Le châssis interne peut aussi être équipé de 5 cartes de circuits imprimés grâce au guide-carte auxiliaire M6490020 (commander 2 guides par carte). Le boitier comprend une plaque arrière et quatre pieds dont deux basculables. La base et la plaque arrière sont dotées de trous d'aération. Les plaques avant se commandent séparément.

Version

Avec panneau avant incliné

Fourniture

Cadre frontal (x2), partie supérieure, base/chassis, plaque arrière, cache-vis face avant (x2), cache-vis face arrière (x2), clip du Cache-vis (x8), pieds du boitier (x4), pieds basculable (x2), M3 x 6 mm (x2), M3 x 8 mm (x8), M4 x 16 mm (x8). Fourni entièrement assemble.

  • Composants/Accessoires

Accessoires

M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

Fermer

M5600010

Vis de fixation du circuit imprimé, M3
Produit ajouté à votre liste
Acier
Zingué
6mm
M6400701 Plaque avant 110

M6400701

Plaque avant 110 Kit de plaque avant pour boitiers Technomet R110, SL110 et R110H.

Fourniture Plaque avant (fixations fournies avec les boitiers).

Fermer

M6400701

Plaque avant 110
Produit ajouté à votre liste
Aluminium
Anodisé mat
197x2x90,8mm
M6490020 Guide-carte, 140 mm

M6490020

Guide-carte, 140 mm Guide pour cartes à circuits imprimés d’épaisseur de 0,5 mm à 2,0 mm. Voir le plan pour les détails des perçages. Convient pour Technomet R107, R107H, R110, SL110 et R110H. Pour les boitiers Technomet, voir préconisations de commande ci-dessous:

Version Technomet Nbre de guides par PCB Position PCB dans le boitier
R107/R107H 2 3
R110/R110H 2 5
SL110 2 5

Fourniture 1 guide-carte

Fermer

M6490020

Guide-carte, 140 mm
Produit ajouté à votre liste
PA 6/6 (UL 94 V-0)
Fini naturel
139,7x7,5x3,5mm
  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Matériau
Couleur
Anthracite RAL 7016
Standards
conforme REACH
conforme RoHS
Largeur
225 mm
Profondeur
230 mm
Hauteur
100 mm
Long. circuit imprimé,
partie inférieure
208 mm
Larg. circuit imprimé,
partie inférieure
179 mm

Fichier de catalogue

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
1,5 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
