M6422034

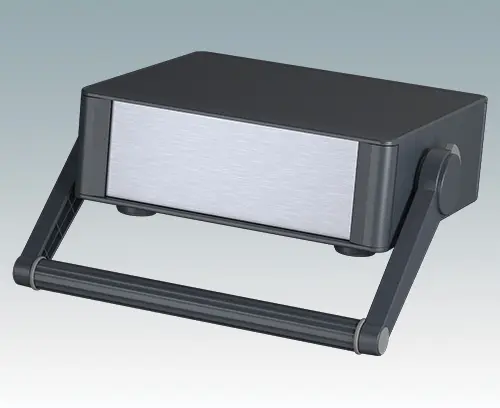

Technomet R107H

Boitier pour instruments modernes de ligne agréable avec anse/poignée étrier pour électronique de table et portable. Cadres frontaux et arrière élégants sur le corps de boitier en aluminium. Des cache-vis encliquetables à l'avant et l'arrière masquent les vis de fixation du boitier et celles de la plaque avant, et confèrent ainsi à l'ensemble une apparence très professionnelle. La poignée est orientable par crans de 30°. La base du châssis interne pré-assemblé comprend quatre pieds de montage M3 pour carte de circuits imprimés. Le châssis interne peut aussi être équipé de 3 cartes de circuits imprimés grâce au guide-carte auxiliaire M6490020 (commander 2 guides par carte).

Le boitier comprend une plaque arrière et quatre pieds dont deux basculables. La base et la plaque arrière sont dotées de fentes d'aération. Les plaques avant se commandent séparément.

Version

Avec poignée étrier

Fourniture

Cadre frontal (x2), partie supérieure, base/chassis, plaque arrière, cache-vis face avant (x2), cache-vis face arrière (x2), clip du Cache-vis (x8), poignée étrier, M3 x 6 mm (x2), M3 x 8 mm (x8), M4 x 16 mm (x8). Fourni entièrement assemble.

  • Composants/Accessoires

Accessoires

AltText

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

Fermer

M5600010

Vis de fixation du circuit imprimé, M3
Produit ajouté à votre panier
Acier
Zingué
6mm
AltText

M6400700

Plaque avant 107 Kit de plaque avant pour boitiers Technomet R107 et R107H.

Fourniture Plaque avant (fixations fournies avec les boitiers).

Fermer

M6400700

Plaque avant 107
Produit ajouté à votre panier
Aluminium
Anodisé mat
197x2x65,8mm
AltText

M6490020

Guide-carte, 140 mm Guide pour cartes à circuits imprimés d’épaisseur de 0,5 mm à 2,0 mm. Voir le plan pour les détails des perçages. Convient pour Technomet R107, R107H, R110, SL110 et R110H. Pour les boitiers Technomet, voir préconisations de commande ci-dessous:

Version Technomet Nbre de guides par PCB Position PCB dans le boitier
R107/R107H 2 3
R110/R110H 2 5
SL110 2 5

Fourniture 1 guide-carte

Fermer

M6490020

Guide-carte, 140 mm
Produit ajouté à votre panier
PA 6/6 (UL 94 V-0)
Fini naturel
139,7x7,5x3,5mm
  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Couleur
Anthracite RAL 7016
Standards
conforme REACH
conforme RoHS
Largeur
225 mm
Profondeur
200 mm
Hauteur
75 mm
Long. circuit imprimé,
partie inférieure
182 mm
Larg. circuit imprimé,
partie inférieure
179 mm

Fichier de catalogue

Instruction de montage (partie)

Plans

Modèles 3D

Vue 3D PDF (Ouvrir dans Acrobat Reader)

Poids/1 pc
1,5 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
