Accessoires pour boitiers
M7042202

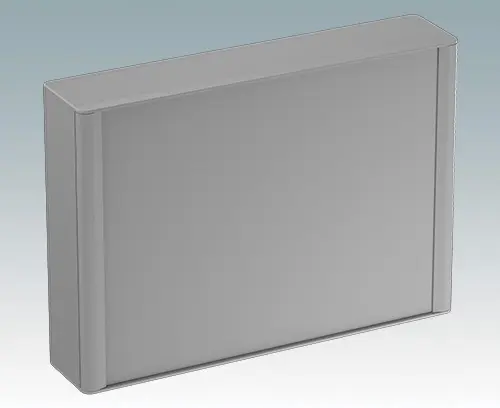

TECHNOMET-CONTROL C430V

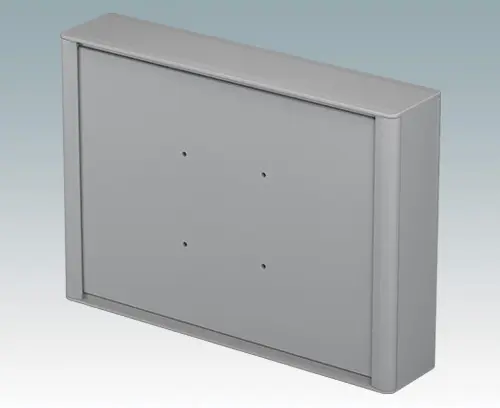

Boitier d'instruments en aluminium moderne et très esthétique pour le montage d'écrans, d'écrans tactiles et d'électronique IHM. Des points de montage VESA MIS-D 100 sont fournis sur le panneau arrière pour monter l'unité sur un bras de commande VESA standard ou un support de montage. Des cadres avant et arrière élégants moulés sous pression sont montées sur le corps du boitier en aluminium. Des caches-vis emboîtables à l'avant et à l'arrière masquent toutes les vis de montage, donnant un aspect très professionnel. Le panneau de base situé en dessous offre un espace pour l'entrée des câbles. Des piliers de montage M3 PCB sont fournis à l'intérieur. Les profilés d'assemblage disposent également de trous de montage M3 et de rails de guidage pour le montage des plaques internes. Des piliers filetés M4 pour les connexions de mise à la terre sont presents sur toutes les parties du boitier ; certains piliers peuvent également être utilisés avec des sangles de maintien pour maintenir les panneaux avant/arrière lors de l'entretien. Les panneaux avant sont vendus séparément. Les accessoires comprennent un kit de montage mural, un support de montage sur mat et une plaque de montage interne.
ÉCRANS COMPATIBLES
SIEMENS: TP900, MTP1000, TP1200, MTP1200
TURCK: TX707, TX807, TX710, TX810
BEIJER: X2 base 5/7/10 v2, X2 Pro 4/7/10/12
Avec support VESA
FournitureCadre frontal (x2), partie supérieure, base, profilés de montage (x4), plaque arrière, cache-vis face avant (x4), clip du Cache-vis (x8), M3 x 6 mm (x6), M3 x 8 mm (x12), M4 x 16 mm (x8). Fourni entièrement assemble.
Générer votre fiche technique PDF pour M7042202
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Accessoires
M7000706
Fourniture Plaque avant (fixations fournies avec les boitiers).
M7000706
Plaque avant A – C430Anodisé mat
392x2x290,8mm
M7000726
Fourniture Plaque avant (fixations fournies avec les boitiers).
M7000726
Plaque avant P – C430Blanc signalisation RAL 9016
392x2x290,8mm
M7000746
Fourniture Plaque avant (fixations fournies avec les boitiers).
M7000746
Plaque avant P – C430Gris signalisation A RAL 7042
392x2x290,8mm
M7000905
Fourniture Plaque murale (x1), support de Boitier (x2), M4 x 6 mm (x4), M4 x 25 mm (x2)
M7000905
Kit de montage mural LBlanc signalisation RAL 9016
225x235x16mm
M7000920
Fourniture Support (x1), M4 x 6 mm (x4)
M7000920
Support de montage sur matBlanc signalisation RAL 9016
120x125x45mm
M7000946
Fourniture Plaque support, M3 x 8 (x7)
M7000946
Kit de plaque support – C430Fini naturel
371x275x1,5mm
conforme REACH
conforme RoHS
Fichier de catalogue
- TECHNOMET-CONTROL Catalogue 10 220 KB
- Fiche technique – Montage d'écrans Siemens 162 KB
- Fiche technique – Montage d'écrans Beijer 163 KB
- Fiche technique – Montage d'écrans Turck 162 KB
Plans
- Fichier AutoCAD DXF 1 900 KB
- Fichier PDF 224 KB
- Fichier AutoCAD DWG 414 KB
Modèles 3D
- M7042202.stp 2 700 KB
- M7042202.sat 14 619 KB
- M7042202.x_t 2 488 KB
(produit METCASE)
Consultez nos services de modification et n'oubliez pas de demander un devis !
