M7036402 TECHNOMET-CONTROL C336V

M7036402

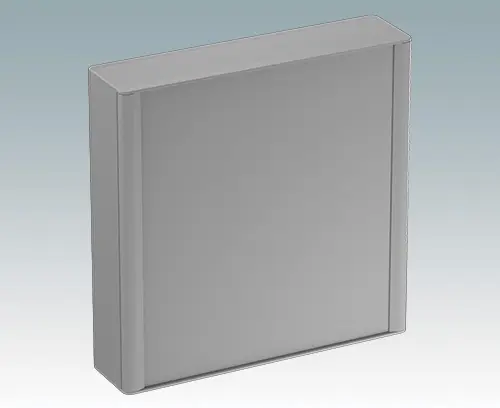

TECHNOMET-CONTROL C336V

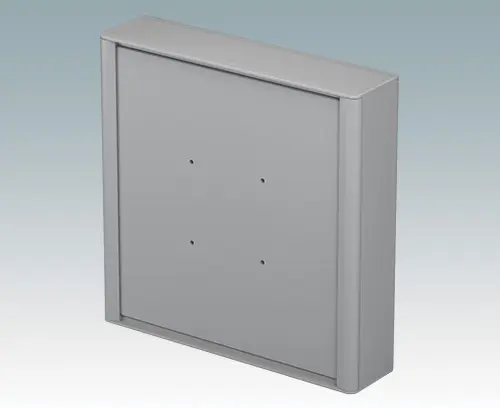

Boitier d'instruments en aluminium moderne et très esthétique pour le montage d'écrans, d'écrans tactiles et d'électronique IHM. Des points de montage VESA MIS-D 100 sont fournis sur le panneau arrière pour monter l'unité sur un bras de commande VESA standard ou un support de montage. Des cadres avant et arrière élégants moulés sous pression sont montées sur le corps du boitier en aluminium. Des caches-vis emboîtables à l'avant et à l'arrière masquent toutes les vis de montage, donnant un aspect très professionnel. Le panneau de base situé en dessous offre un espace pour l'entrée des câbles. Des piliers de montage M3 PCB sont fournis à l'intérieur. Les profilés d'assemblage disposent également de trous de montage M3 et de rails de guidage pour le montage des plaques internes. Des piliers filetés M4 pour les connexions de mise à la terre sont presents sur toutes les parties du boitier ; certains piliers peuvent également être utilisés avec des sangles de maintien pour maintenir les panneaux avant/arrière lors de l'entretien. Les panneaux avant sont vendus séparément. Les accessoires comprennent un kit de montage mural, un support de montage sur mat et une plaque de montage interne.

ÉCRANS COMPATIBLES

SIEMENS: TP700, MTP700, TP900, MTP1000
TURCK: TX707, TX807, TX710, TX810
BEIJER: X2 base 5/7/10 v2, X2 Pro 4/7/10

Version

Avec support VESA

Fourniture

Cadre frontal (x2), partie supérieure, base, profilés de montage (x4), plaque arrière, cache-vis face avant (x4), clip du Cache-vis (x8), M3 x 6 mm (x6), M3 x 8 mm (x16), M4 x 16 mm (x8). Fourni entièrement assemble.

  • Composants/Accessoires

Accessoires

M7000704 Plaque avant A – C336

M7000704

Plaque avant A – C336 Plaque avant anodisée pour boitier version C336.

Fourniture Plaque avant (fixations fournies avec les boitiers).

Fermer

M7000704

Plaque avant A – C336
Produit ajouté à votre panier
Aluminium
Anodisé mat
332x2x350,8mm
M7000724 Plaque avant P – C336

M7000724

Plaque avant P – C336 Plaque avant peinte pour boitier version C336.

Fourniture Plaque avant (fixations fournies avec les boitiers).

Fermer

M7000724

Plaque avant P – C336
Produit ajouté à votre panier
Aluminium
Blanc signalisation RAL 9016
332x2x350,8mm
M7000744 Plaque avant P – C336

M7000744

Plaque avant P – C336 Plaque avant peinte pour boitier version C336.

Fourniture Plaque avant (fixations fournies avec les boitiers).

Fermer

M7000744

Plaque avant P – C336
Produit ajouté à votre panier
Aluminium
Gris signalisation A RAL 7042
332x2x350,8mm
M7000905 Kit de montage mural L

M7000905

Kit de montage mural L Kit de montage mural pour les versions de Boitier C325, C336 et C430.

Fourniture Plaque murale (x1), support de Boitier (x2), M4 x 6 mm (x4), M4 x 25 mm (x2)

Fermer

M7000905

Kit de montage mural L
Produit ajouté à votre panier
Acier doux CR4
Blanc signalisation RAL 9016
225x235x16mm
M7000920 Support de montage sur mat

M7000920

Support de montage sur mat Support de montage sur mat pour fixer le Boitier à un mat/poteau ⌀50 mm ou plus (sangles/colliers de montage non incluses). S'adapte aux trous de montage VESA sur toutes les versions de boitier.

Fourniture Support (x1), M4 x 6 mm (x4)

Fermer

M7000920

Support de montage sur mat
Produit ajouté à votre panier
Acier doux CR4
Blanc signalisation RAL 9016
120x125x45mm
M7000944 Kit de plaque support – C336

M7000944

Kit de plaque support – C336 Kit de plaque de montage interne pour boitier de taille C336. Pour le montage d'assemblages de circuits imprimés lourds, d'alimentations électriques, etc. S'adapte aux piliers de montage M3 du panneau arrière.

Fourniture Plaque support, M3 x 8 (x9)

Fermer

M7000944

Kit de plaque support – C336
Produit ajouté à votre panier
Aluminium
Fini naturel
311x335x1,5mm
  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Couleur
Gris signalisation A RAL 7042
Standards
VESA MIS-D 100
conforme REACH
conforme RoHS
Largeur
360 mm
Hauteur
360 mm
Profondeur
95 mm
Poids/1 pc
2,2 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
