M6619345 TECHNOMET 19'' 3Ux400mm

M6619345

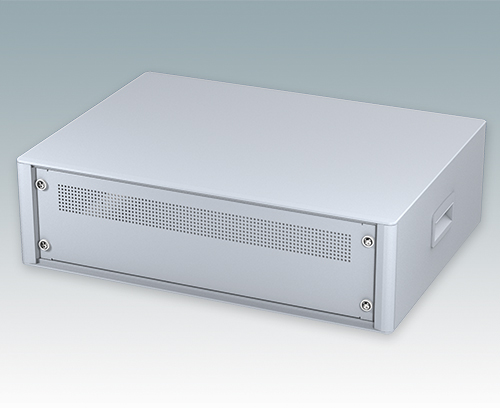

TECHNOMET 19'' 3Ux400mm

Boitiers 19" modernes pour instruments. Conçus pour installer des tiroirs 3U, des châssis et panneaux avant. Conforme aux normes DIN 41494 et IEC 297-1. Cadres frontaux et arrière élégants sur le corps de boitier en aluminium. Des cache-vis encliquetables à l'avant et l'arrière masquent les vis de fixation du boitier, et confèrent ainsi à l'ensemble une apparence très professionnelle. Toutes les plaques de boîtier sont munies de piliers filetés M4 pour les connexions de mise à la terre.

Le boitier comprend une plaque arrière, deux poignées latérales en ABS et quatre pieds ronds en plastique avec caoutchouc antiglisse. La base et la plaque arrière sont dotées de fentes d'aération. Barrettes de support de sub-rack/châssis.

Version

Avec poignées latérales

Fourniture

Cadre frontal (x2), partie supérieure, base/chassis, plaque arrière, cache-vis face avant (x2), cache-vis face arrière (x2), clip du Cache-vis (x8), poignée latérale en ABS (x2), pieds du boitier (x4), caoutchouc antiglisse (x4), M3 x 6 mm (x2), M3 x 8 mm (x12), M4 x 16 mm (x8), M4 x 12 mm (x6), Écrou cage acier M6 (x4), M6 x 16 mm (x4) et rondelle de plastique gris clair (x4). Fourni entièrement assemble.

  • Composants du système utilisables

Accessoires

M6000035 Kit de montage pour châssis 19"

M6000035

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique gris clair (x4).

Fermer

M6000035

Kit de montage pour châssis 19" Gris clair RAL 7035
M6019001 Plaque avant 3Ux19"

M6019001

Plaque avant 3Ux19" Anodisé plaque avant en aluminium selon rack 19 " norme DIN 41494 et IEC 297-1

Fourniture Plaque avant

Fermer

M6019001

Plaque avant 3Ux19" Aluminium
Anodisé mat
482,6x3x132,5mm
M6019010 Plaque avant 1Ux19"

M6019010

Plaque avant 1Ux19" Anodisé plaque avant en aluminium selon rack 19 " norme DIN 41494 et IEC 297-1.

Fourniture Plaque avant

Fermer

M6019010

Plaque avant 1Ux19" Aluminium
Anodisé mat
482,6x3x43,6mm
M6019011 Plaque avant 1Ux19" avec aération

M6019011

Plaque avant 1Ux19" avec aération Anodisé plaque avant en aluminium selon rack 19 " norme DIN 41494 et IEC 297-1.

Version Avec aération

Fourniture Plaque avant

Fermer

M6019011

Plaque avant 1Ux19" avec aération Aluminium
Anodisé mat
482,6x3x43,6mm
  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Matériau
Couleur
Gris clair RAL 7035
Standards
IEC 297-1
conforme REACH
conforme RoHS
DIN 41494
Hauteur
155,6 mm
Largeur
540 mm
Profondeur
400 mm
Unités de hauteur
3 U

Fichier de catalogue

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
4,5 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
