M6610355 TECHNOMET 10,5

M6610355

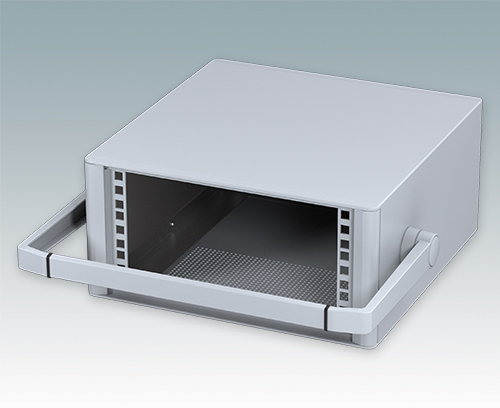

TECHNOMET 10,5" 3Ux330mm

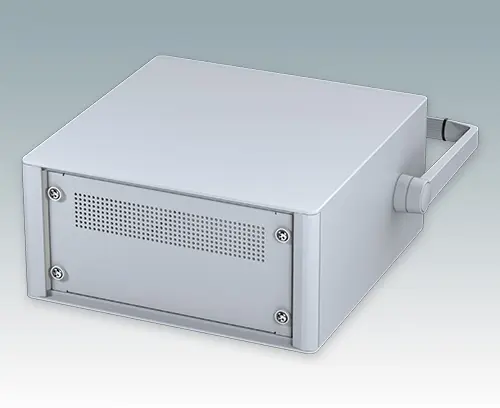

Boitiers 10.5" modernes pour instruments. Conçus pour installer des tiroirs 3U (42HP), des châssis et panneaux avant. Conforme aux normes DIN 41494 et IEC 297. Cadres frontaux et arrière élégants sur le corps de boitier en aluminium. Des cache-vis encliquetables à l'avant et l'arrière masquent les vis de fixation du boitier, et confèrent ainsi à l'ensemble une apparence très professionnelle. Toutes les plaques de boitier sont munies de piliers filetés M4 pour les connexions de mise à la terre. Le boitier comprend une plaque arrière, poignée étrier et quatre pieds ronds en plastique avec caoutchouc antiglisse. La base et la plaque arrière sont dotées de fentes d'aération. Barrettes de support de sub-rack/châssis.

Version

RC103H avec poignée étrier

Fourniture

Cadre frontal (x2), partie supérieure, base/chassis, plaque arrière, cache-vis face avant (x2), cache-vis face arrière (x2), clip du Cache-vis (x8), poignée étrier, pieds du boitier (x4), caoutchouc antiglisse (x4), M3 x 6 mm (x2), M3 x 8 mm (x16), M4 x 16 mm (x8), M4 x 12 mm (x6), Écrou cage acier M6 (x4), M6 x 16 mm (x4) et rondelle de plastique gris clair (x4). Fourni entièrement assemble.

  • Composants/Accessoires

Accessoires

M6000035 Kit de montage pour châssis 19"

M6000035

Kit de montage pour châssis 19" Kit de montage pour le montage d'un boitier 19" ou plaque avant 19" dans un rack.

Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique gris clair (x4).

Fermer

M6000035

Kit de montage pour châssis 19"
Produit ajouté à votre panier
Gris clair RAL 7035
M6010001 Plaque avant 3Ux10.5"

M6010001

Plaque avant 3Ux10.5" Anodisé plaque avant en aluminium selon rack 19 " norme DIN 41494 et IEC 297.

Fourniture Plaque avant

Fermer

M6010001

Plaque avant 3Ux10.5"
Produit ajouté à votre panier
Aluminium
Anodisé mat
269,2x3x132,5mm
  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
Couleur
Gris clair RAL 7035
Standards
IEC 60297-3
conforme REACH
conforme RoHS
DIN 41494
Hauteur
156,6 mm
Largeur
323 mm
Profondeur
330 mm
Unités de hauteur
3 U

Fichier de catalogue

  • TECHNOMET 19" catalogue 6 226 KB

Plans

  • M6610355.dwg.zip 1 344 KB
  • Fichier PDF 482 KB
  • M6610355.dxf.zip 1 230 KB

Modèles 3D

  • M6610355.x_t 6 881 KB
  • M6610355.stp 8 372 KB
  • M6610355.sat 27 337 KB
Poids/1 pc
4 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
