Accessoires pour boitiers
M6610354

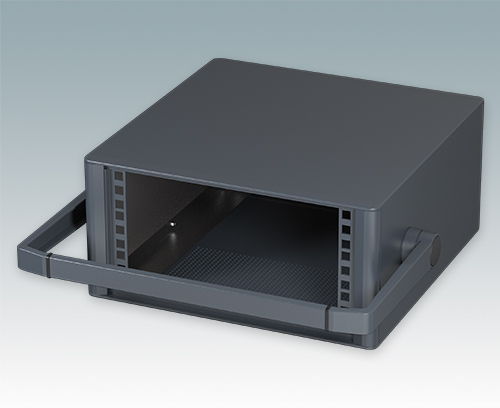

TECHNOMET 10,5" 3Ux330mm

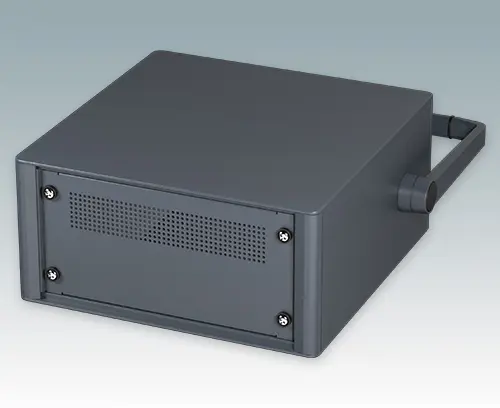

Boitiers 10.5" modernes pour instruments. Conçus pour installer des tiroirs 3U (42HP), des châssis et panneaux avant. Conforme aux normes DIN 41494 et IEC 297. Cadres frontaux et arrière élégants sur le corps de boitier en aluminium. Des cache-vis encliquetables à l'avant et l'arrière masquent les vis de fixation du boitier, et confèrent ainsi à l'ensemble une apparence très professionnelle. Toutes les plaques de boitier sont munies de piliers filetés M4 pour les connexions de mise à la terre. Le boitier comprend une plaque arrière, poignée étrier et quatre pieds ronds en plastique avec caoutchouc antiglisse. La base et la plaque arrière sont dotées de fentes d'aération. Barrettes de support de sub-rack/châssis.
VersionRC103H avec poignée étrier
FournitureCadre frontal (x2), partie supérieure, base/chassis, plaque arrière, cache-vis face avant (x2), cache-vis face arrière (x2), clip du Cache-vis (x8), poignée étrier, pieds du boitier (x4), caoutchouc antiglisse (x4), M3 x 6 mm (x2), M3 x 8 mm (x16), M4 x 16 mm (x8), M4 x 12 mm (x6), Écrou cage acier M6 (x4), M6 x 16 mm (x4) et rondelle de plastique gris clair (x4). Fourni entièrement assemble.
Générer votre fiche technique PDF pour M6610354
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Accessoires
M5900016
Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique noir (x4).
M5900016
Kit de montage pour châssis 19"
M5900018
Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm noir (x4) et rondelle de plastique noir (x4).
M5900018
Kit de montage pour châssis 19"
M6010001
Fourniture Plaque avant
M6010001
Plaque avant 3Ux10.5"Anodisé mat
269,2x3x132,5mm
conforme REACH
conforme RoHS
DIN 41494
Fichier de catalogue
- TECHNOMET 19" Catalogue 4 022 KB
Plans
- M6610354.dwg.zip 1 356 KB
- Fichier PDF 486 KB
- M6610354.dxf.zip 1 236 KB
Modèles 3D
- M6610354.sat 27 337 KB
- M6610354.x_t 6 881 KB
- M6610354.stp 8 372 KB
