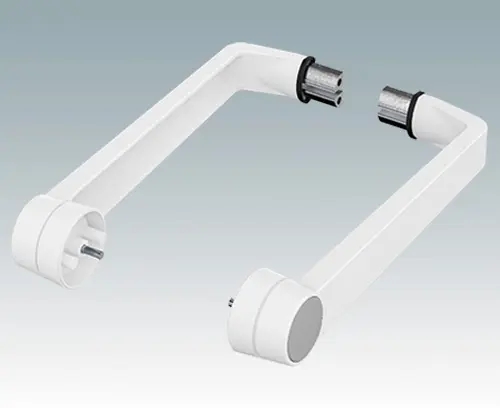

M5093006 Partie latérale

M5093006

Partie latérale

Poignée étrier pour porter et ajuster l'appareil. Cliquet à bouton-poussoir robuste avec indexation à 30°. Le boîtier doit être usiné avec trois trous de chaque côté afin de pouvoir accueillir le kit de bras latéraux (voir détails de perçage). Un profil de poignée en aluminium séparé s'insère entre les deux bras latéraux et est fourni coupé à la longueur requise (26 mm plus court que la largeur du boîtier). Les profils de poignée sont disponibles dans une gamme de couleurs assorties. Pour améliorer la stabilité, nous recommandons de coller les profilés en aluminium avec les parties latérales.

Fourniture

2 parties latérales (RAL 9016), 2 bouton-poussoir (RAL 7042), 2 kit de vis de fixation

  • Composants/Accessoires

Composants du système pour compléter

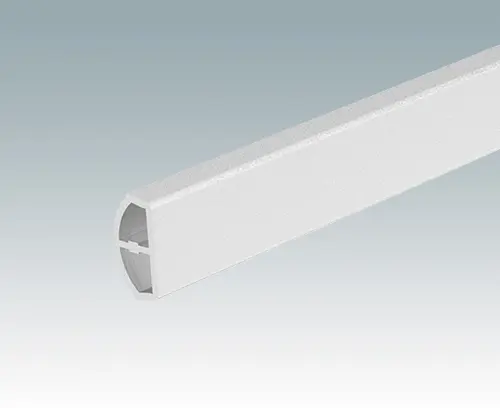

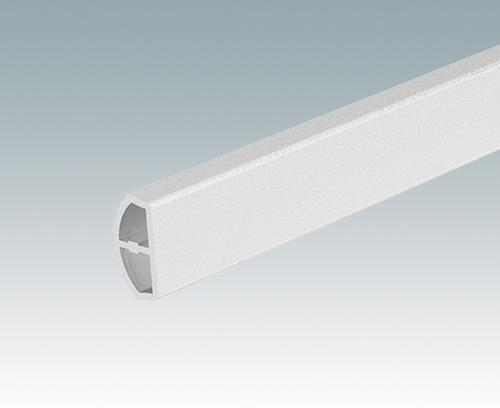

M50936-xxx Profilé de poignée, RAL 9016

M50936-xxx

Profilé de poignée, RAL 9016

Le profil de poignée en aluminium s'insère entre les deux bras latéraux et est fourni coupé à la longueur requise (26 mm plus court que la largeur du boitier).

Pour commander : remplacer xxx dans la référence par la longueur requise. Exemple : pour un boitier de 350 mm de large, la longueur du profilé sera de 324 mm (350-26). La référence sera donc M50936-324 avec la poignée peinte en RAL 9016. Si la dimension du boitier est de 350,5 mm, la référence sera M50936-324.5 avec la poignée peinte en RAL 9016.

Fourniture Profilé de poignée

Fermer

M50936-xxx

Profilé de poignée, RAL 9016
Produit ajouté à votre panier
Aluminium
Blanc signalisation RAL 9016
  • Données techniques
  • Plans 2D et 3D
  • Donnees d'achat
Matériau
Couleur
Blanc signalisation RAL 9016,
Gris signalisation A RAL 7042
Standards
conforme REACH
conforme RoHS

Fichier de catalogue

Plans

Modèles 3D

Poids/1 pc
0,68 kg
No. de tarif marchandise
(produit METCASE)
79070000
Pays d'origine
Royaume-Uni
