M6019305

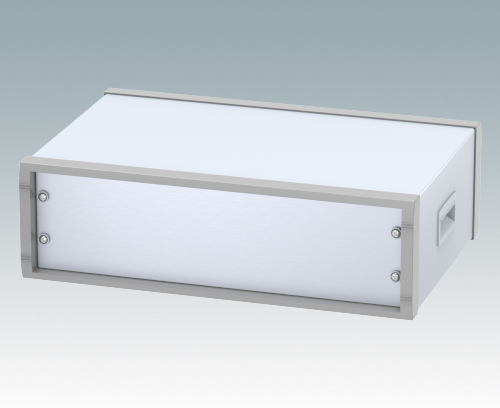

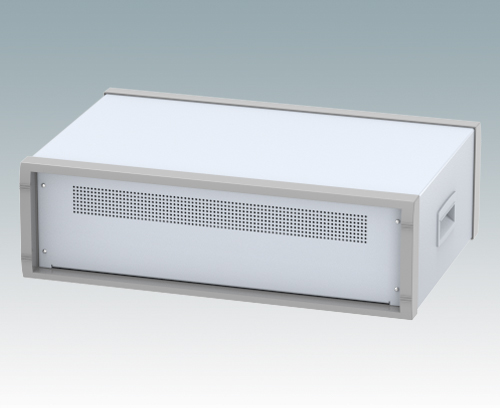

INSTRUMET 19" 3Ux350mm
Boitiers 19" pour instruments. Conçus pour installer des tiroirs 3U, des châssis et panneaux avant. Conforme aux normes DIN 41494 et IEC 297-1. Design attractif avec cadres avant et arrière moulés sous pression et corps manufacturé. Léger et cependant robuste en aluminium.
VersionAvec poignées latérales
FournitureCadre avant/arrière (x2), partie supérieure, plaque inférieure, plaque arrière, Support de châssis (x2), Poignée latérale en ABS (x2), pieds du boîtier (x4), pieds basculable (x2), M4 x 10 mm (x8), M4 x 12 mm (x4), M3 x 8 mm (x10). Fourni entièrement assemble.
Générer votre fiche technique PDF pour M6019305
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Accessoires
M5900016
Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique noir (x4).
M5900016
Kit de montage pour châssis 19"
M6000035
Fourniture Écrou cage acier M6 (x4), vis M6 x 16 mm (x4) et rondelle de plastique gris clair (x4).
M6000035
Kit de montage pour châssis 19"
M6019001
Fourniture Plaque avant
M6019001
Plaque avant 3Ux19"Anodisé mat
482,6x3x132,5mm
M6019010
Fourniture Plaque avant
M6019010
Plaque avant 1Ux19"Anodisé mat
482,6x3x43,6mm
M6019011
Version Avec aération
Fourniture Plaque avant
M6019011
Plaque avant 1Ux19" avec aérationAnodisé mat
482,6x3x43,6mm
conforme REACH
conforme RoHS
DIN 41494
Fichier de catalogue
- INSTRUMET 19" Catalogue 3 378 KB
Plans
- Fichier PDF 256 KB
- Fichier AutoCAD DWG 499 KB
- Fichier AutoCAD DXF 2 990 KB
Modèles 3D
- M6019305.stp 6 352 KB
- M6019305.x_t 4 779 KB
- M6019305.sat 9 799 KB
