M5835109 Datamet M

M5835109

Datamet M

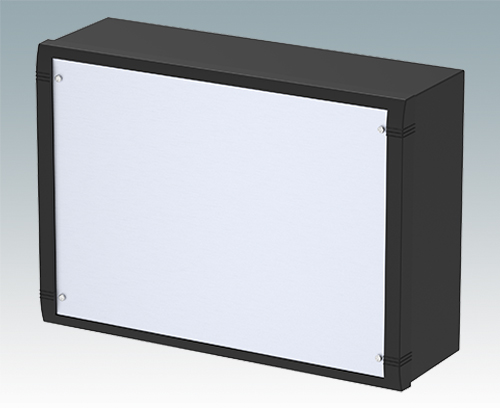

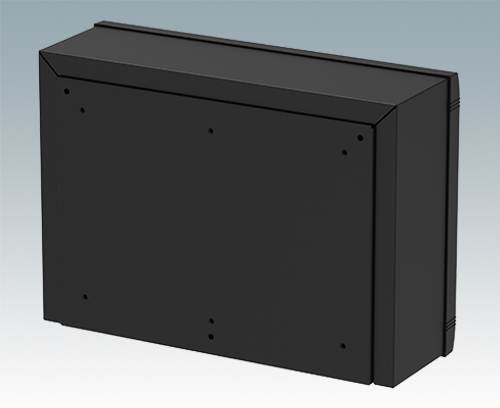

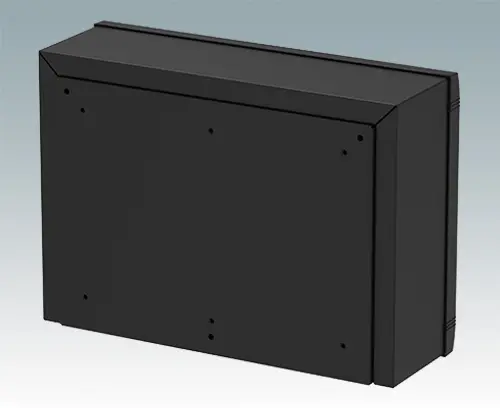

Boitier en aluminium modernes pour des applications d'intérieur. Accès à l'électronique sans barrière pendant l'installation au mur. Design élégant avec bandeaux frontaux, partie supérieure et panneau arrière en forme L moulés sous pression. Plaque avant et plaque support à commander séparément.

Fourniture

Front bezel, top panel, L shaped rear section, M4 x 16 mm (x4), M4 x 6 mm (x2) and M3 x 8 mm (x4).

  • Composants du système utilisables

Accessoires

M5600001 Jeu pour montage des circuits imprimés

M5600001

Jeu pour montage des circuits imprimés Kit de dix inserts M3 en plastique pour montage de circuits imprimés à placer n'importe où dans le boitier. Hauteur des inserts 10 mm. Pour trous de Ø3,2 mm dans la plaque inférieure. Fourni avec vis de fixation M3.

Si des vis de fixation du circuit imprimé ou de la plaque de montage sont nécessaires, veuillez consulter notre kit de vis M5600010.

Fourniture 10 plots moulés M3x10 mm, 10 vis de fixation à tête fraisée M3 x 6 mm.

Fermer

M5600001

Jeu pour montage des circuits imprimés PA 6
Noir RAL 9005
M5600010 Vis de fixation du circuit imprimé, M3

M5600010

Vis de fixation du circuit imprimé, M3

Paquet de vis à tête cylindrique bombée à empreinte cruciforme de 100 M3 x 6 mm. Utilisé pour le montage de circuits imprimés et de plaques de montage sur les supports filetés de nos boitiers standard: TECHNOMET, MINIMET

Ces vis peuvent également être utilisées en combinaison avec le kit de montage pour circuit imprimé M5600001, afin de fixer les circuits imprimés sur les montants de montage en plastique. Les points de fixation sont fournis dans les boitiers suivants pour ce kit: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Ces vis peuvent également être utilisées pour remplacer les vis d'assemblage de boîtier fendues standard fournies avec nos boitiers UNICASE, si vous préférez des vis à tête cylindrique.

De plus, ce paquet de vis peut être utile si votre boîtier a été personnalisé avec des inserts filetés et des piliers M3.

Fourniture 100 vis M3x6mm.

Fermer

M5600010

Vis de fixation du circuit imprimé, M3 Acier
Zingué
6mm
M5800035 Plaque avant M

M5800035

Plaque avant M Anodisé plaque avant en aluminium pour les boitiers de DATAMET M.

Fourniture Plaque avant (fixations fournies avec les boitiers).

Fermer

M5800035

Plaque avant M Aluminium
Anodisé mat
320x2x229,5mm
M5804135 Kit de plaque support M

M5804135

Kit de plaque support M Kit de plaque support en matière aluminium avec 6 trous percés, prévus pour la fixation dans la partie inférieure du boitier Datamet M.

Fourniture Plaque support, M3 x 10 mm pilier filetés (x6) et M3 x 6 mm vis de fixation (x12).

Fermer

M5804135

Kit de plaque support M Aluminium
Anodisé mat
275x190x1,5mm
  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Matériau
Couleur
Noir RAL 9005
Standards
conforme REACH
conforme RoHS
Largeur
350 mm
Hauteur
250 mm
Profondeur
116,5 mm
Long. circuit imprimé,
partie inférieure
190 mm
Larg. circuit imprimé,
partie inférieure
275 mm

Fichier de catalogue

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
1,5 kg
No. de tarif marchandise
(produit METCASE)
76169990
Pays d'origine
Royaume-Uni
